Wymiana sprzęgła w C-360: Zrób to sam! Poradnik krok po kroku

Ten artykuł to szczegółowy, praktyczny przewodnik, który krok po kroku przeprowadzi Cię przez proces samodzielnej wymiany i montażu tarcz sprzęgła w ciągniku Ursus C-360. Dowiesz się, jak prawidłowo wykonać tę skomplikowaną naprawę, unikając typowych błędów i zapewniając długotrwałe, bezawaryjne działanie sprzęgła.

Zrozumienie dwustopniowego sprzęgła: klucz do sukcesu

Zanim zabierzesz się za wymianę, musisz zrozumieć, jak działa sprzęgło w Ursusie C-360. Jest to konstrukcja dwustopniowa, cierna i sucha, co oznacza, że posiada dwie niezależne tarcze. Pierwszy stopień odpowiada za napęd kół, czyli za jazdę ciągnika. Kiedy wciskasz pedał sprzęgła do połowy, rozłączasz ten stopień, umożliwiając zmianę biegów i płynne ruszanie. Drugi stopień natomiast służy do napędu wałka odbioru mocy (WOM). Wciśnięcie pedału sprzęgła do samego końca rozłącza WOM, co jest kluczowe podczas obsługi maszyn rolniczych. Zrozumienie tej budowy jest fundamentalne, ponieważ prawidłowy montaż i regulacja obu stopni zapewniają nie tylko komfortową pracę, ale przede wszystkim bezpieczeństwo i długotrwałe, bezawaryjne działanie całego układu napędowego ciągnika.

Objawy zużycia, których nie możesz ignorować: kiedy wymiana jest konieczna?

W mojej praktyce często spotykam się z sytuacjami, gdy właściciele ciągników zwlekają z wymianą sprzęgła, co prowadzi do poważniejszych problemów. Jeśli zauważasz którykolwiek z poniższych objawów, to znak, że wymiana jest nieunikniona:

• Ślizganie się sprzęgła: Objawia się to wzrostem obrotów silnika bez proporcjonalnego zwiększenia prędkości jazdy, zwłaszcza pod obciążeniem lub podczas ruszania z ciężkim ładunkiem.
• Trudności ze zmianą biegów: Biegi wchodzą z oporem, zgrzytają, a czasem wręcz niemożliwe jest ich włączenie bez użycia siły.
• Szarpanie przy ruszaniu: Ciągnik szarpie, zamiast płynnie ruszać, co może być spowodowane nierównomiernym zużyciem tarcz lub problemami z dociskiem.
• Nietypowe dźwięki: Słyszysz piski, zgrzyty lub stuki podczas wciskania pedału sprzęgła, co często wskazuje na zużycie łożyska oporowego lub innych elementów mechanizmu.
• Wysoki punkt "brania" sprzęgła: Sprzęgło zaczyna "brać" dopiero, gdy pedał jest prawie w pełni zwolniony, co świadczy o znacznym zużyciu tarcz.

Przygotowanie ciągnika i narzędzi: klucz do bezpiecznej pracy

Zanim przystąpisz do właściwej pracy, musisz zadbać o odpowiednie przygotowanie. To etap, którego nie wolno lekceważyć, gdyż od niego zależy bezpieczeństwo i sprawny przebieg całej operacji.

Lista kontrolna narzędzi: co musisz mieć pod ręką?

Aby wymiana sprzęgła przebiegła sprawnie i bez niepotrzebnych przestojów, upewnij się, że masz pod ręką wszystkie niezbędne narzędzia. Z mojego doświadczenia wiem, że dobra organizacja to podstawa:

• Komplet kluczy nasadowych (w tym duża grzechotka i przedłużki)
• Komplet kluczy płaskich i oczkowych
• Solidne podpory lub kobyłki (minimum 4 sztuki)
• Podnośnik typu "żaba" (najlepiej dwa, jeśli to możliwe, do precyzyjnego manewrowania)
• Przyrząd do centrowania sprzęgła (wałek centrujący)
• Młotek (gumowy i metalowy)
• Śrubokręty (płaskie i krzyżakowe)
• Szczotka druciana i środki do czyszczenia (np. odtłuszczacz)
• Pojemniki na śruby i drobne elementy (aby niczego nie zgubić)
• Latarka czołowa lub dobra lampa warsztatowa

Jak bezpiecznie przygotować i unieruchomić ciągnik do operacji "rozpołowienia"?

Rozpołowienie ciągnika to najbardziej krytyczny moment całej operacji. Bezpieczeństwo jest tu absolutnym priorytetem. Oto jak prawidłowo przygotować maszynę:

1. Zaparkuj ciągnik na płaskim, twardym i stabilnym podłożu. Upewnij się, że masz wystarczająco dużo miejsca dookoła.
2. Zaciągnij hamulec ręczny i zablokuj koła. Możesz użyć klinów, aby uniemożliwić ruch.
3. Odłącz akumulator. To podstawowa zasada bezpieczeństwa przy wszelkich pracach mechanicznych, aby zapobiec przypadkowemu uruchomieniu lub zwarciu.
4. Spuść płyny, jeśli to konieczne. W przypadku Ursusa C-360 nie zawsze jest to wymagane, ale warto sprawdzić, czy żadne przewody hydrauliczne lub elektryczne nie będą wymagały odłączenia, co mogłoby skutkować wyciekiem.
5. Podstaw solidne podpory. To najważniejszy krok! Użyj co najmniej dwóch kobyłek pod przednią część ciągnika (pod silnik) i dwóch pod tylną część (pod skrzynię biegów). Muszą one stabilnie podtrzymywać obie części ciągnika po ich rozłączeniu. Upewnij się, że podpory są odpowiednio wytrzymałe i nie ma ryzyka ich przewrócenia.
6. Przygotuj podnośnik typu "żaba". Będzie on niezbędny do precyzyjnego podnoszenia i opuszczania, a także do manewrowania rozłączonymi częściami.

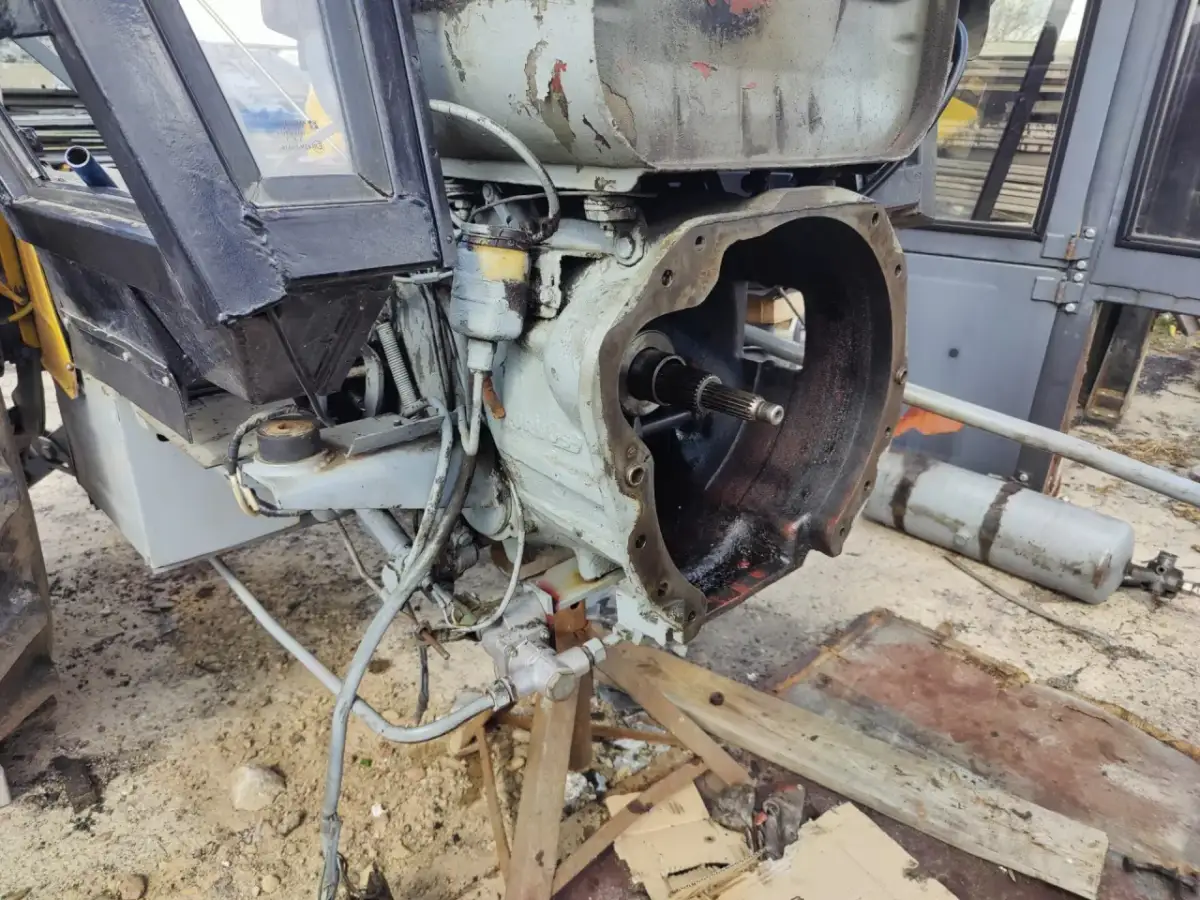

Rozpołowienie Ursusa C-360: szczegółowy przewodnik

Rozpołowienie ciągnika to bez wątpienia najbardziej wymagający etap wymiany sprzęgła. Wymaga precyzji, cierpliwości i przede wszystkim dbałości o bezpieczeństwo. Pamiętaj, że pośpiech w tym momencie jest najgorszym doradcą.

Odkręcanie kluczowych śrub i połączeń: gdzie szukać i na co uważać?

Przed rozłączeniem silnika od skrzyni biegów, musisz odłączyć wszystkie elementy, które łączą te dwie części. Oto jak to zrobić:

1. Odłącz przewody elektryczne. Zlokalizuj wszystkie kable biegnące od silnika do skrzyni biegów lub kabiny. Najczęściej będą to przewody rozrusznika, czujników ciśnienia oleju, temperatury, a także oświetlenia. Zrób zdjęcia lub oznacz kable, aby ułatwić sobie późniejszy montaż.
2. Odłącz przewody hydrauliczne. Jeśli ciągnik posiada hydraulikę sterowaną z kabiny, sprawdź, czy nie ma przewodów biegnących przez obszar rozpołowienia. Zazwyczaj nie ma ich wiele, ale warto się upewnić.
3. Odłącz cięgna i linki. Szczególną uwagę zwróć na cięgna i linki sterujące sprzęgłem, gazem, a także ewentualnie te od hamulców. Zapamiętaj ich ułożenie i sposób mocowania.
4. Odkręć śruby mocujące obudowę sprzęgła. To są te najważniejsze śruby, które łączą silnik ze skrzynią biegów. Zazwyczaj jest ich kilkanaście, rozmieszczonych równomiernie wokół obudowy. Odkręcaj je stopniowo, po kilka obrotów na śrubę, pracując na krzyż. To zapobiegnie naprężeniom i ułatwi rozłączenie.
5. Sprawdź, czy niczego nie pominąłeś. Przed próbą rozsuwania ciągnika, dokładnie obejrzyj całe połączenie, aby upewnić się, że wszystkie elementy zostały odłączone. Pamiętaj, że siłowe rozsuwanie może doprowadzić do poważnych uszkodzeń.

Technika bezpiecznego rozsuwania ciągnika: jak uniknąć katastrofy?

Gdy wszystkie śruby i połączenia są odkręcone, możesz przystąpić do rozsuwania ciągnika. To moment, w którym precyzja i ostrożność są kluczowe. Upewnij się, że obie części ciągnika są stabilnie podparte kobyłkami. Użyj podnośnika typu "żaba" pod jedną z części (najczęściej pod skrzynię biegów), aby móc delikatnie ją podnosić lub opuszczać, a także przesuwać. Moja rada: nie spiesz się. Rozsuwaj ciągnik bardzo powoli, centymetr po centymetrze. Jeśli poczujesz opór, zatrzymaj się i sprawdź, co go powoduje. Być może coś jeszcze trzyma lub wałek sprzęgłowy nie wychodzi swobodnie. Często pomaga delikatne poruszanie wałkiem lub kołem zamachowym. Pamiętaj, że ciężar obu części jest znaczny, a ich przewrócenie może skończyć się tragicznie lub poważnym uszkodzeniem maszyny.

Demontaż starego sprzęgła: unikaj uszkodzeń koła zamachowego

Po rozpołowieniu ciągnika masz pełny dostęp do mechanizmu sprzęgła. Teraz czas na demontaż zużytych elementów i dokładną inspekcję.

Prawidłowa kolejność odkręcania docisku sprzęgła

Docisk sprzęgła jest mocowany do koła zamachowego za pomocą śrub. Aby uniknąć naprężeń i potencjalnego uszkodzenia zarówno docisku, jak i samego koła zamachowego, kluczowa jest prawidłowa kolejność odkręcania:

1. Zacznij od poluzowania wszystkich śrub mocujących docisk, ale nie odkręcaj ich całkowicie. Wykonaj to stopniowo, po kilka obrotów na śrubę, pracując na krzyż lub naprzemiennie (np. co drugą śrubę).
2. Kontynuuj luzowanie śrub, aż docisk zacznie delikatnie odchodzić od koła zamachowego.
3. Gdy wszystkie śruby są już luźne, możesz je całkowicie odkręcić i ostrożnie zdjąć docisk wraz z tarczami sprzęgła. Pamiętaj, że docisk jest ciężki i może być wciąż pod pewnym napięciem sprężyn.

Inspekcja koła zamachowego i łożyska pilotującego: kiedy wymiana jest niezbędna?

Po zdjęciu docisku i tarcz, masz doskonałą okazję do dokładnej inspekcji koła zamachowego oraz łożyska pilotującego. W mojej opinii, zaniedbanie tych elementów to jeden z najczęstszych błędów, który prowadzi do szybkiej awarii nowego sprzęgła. Oto, na co zwrócić uwagę:

• Koło zamachowe:
  • Szukaj wszelkich pęknięć, zwłaszcza w okolicach otworów montażowych.
  • Sprawdź powierzchnię cierną pod kątem przegrzań (niebieskie lub fioletowe przebarwienia), głębokich rys, nierówności lub wyżłobień. Jeśli powierzchnia jest uszkodzona, konieczne może być przetoczenie koła zamachowego lub jego wymiana.
  • Upewnij się, że zęby wieńca rozrusznika są w dobrym stanie i nie są nadmiernie zużyte.
• Łożysko pilotujące (w wale korbowym):
  • To małe łożysko, często kulkowe, umieszczone w otworze wału korbowego. Jego zadaniem jest podtrzymywanie wałka sprzęgłowego.
  • Sprawdź, czy kręci się swobodnie, bez luzów, zgrzytów czy szumów.
  • Zdecydowanie zalecam wymianę tego łożyska przy każdej wymianie sprzęgła. Jest to element tani, a jego awaria może spowodować poważne uszkodzenia wałka sprzęgłowego i konieczność ponownego rozpoławiania ciągnika.

Montaż nowych tarcz sprzęgła: precyzja to podstawa

Montaż nowych tarcz sprzęgła wymaga precyzji i uwagi na detale. Pamiętaj, że każda tarcza ma swoje miejsce i orientację.

Tarcza I stopnia (jezdna): jak ją poprawnie zamontować?

Tarcza I stopnia jest odpowiedzialna za przenoszenie napędu na koła. Jej prawidłowy montaż jest kluczowy dla płynnej jazdy:

1. Oczyść dokładnie powierzchnię koła zamachowego. Upewnij się, że nie ma na niej resztek starego materiału ciernego, smaru czy brudu. Użyj odtłuszczacza.
2. Sprawdź orientację tarczy. Zazwyczaj tarcze mają oznaczenia "SIDE GEARBOX" lub "SIDE FLYWHEEL" albo wyraźne wypukłości. Upewnij się, że montujesz ją prawidłową stroną do koła zamachowego.
3. Nałóż tarczę I stopnia na wałek sprzęgłowy. Wałek centrujący, który będzie użyty później, pomoże Ci w tym. Upewnij się, że tarcza swobodnie przesuwa się po wałku.

Montaż tarczy II stopnia (WOM): na co zwrócić szczególną uwagę?

Tarcza II stopnia, odpowiedzialna za wałek odbioru mocy, jest montowana na docisku. Jej montaż różni się nieco od tarczy I stopnia:

1. Przygotuj docisk sprzęgła. Upewnij się, że jego powierzchnie są czyste.
2. Zamontuj tarczę II stopnia na docisku. Zazwyczaj tarcza ta jest mniejsza i ma inne mocowanie. Zwróć uwagę na jej orientację podobnie jak w przypadku tarczy jezdnej, ma ona swoją "prawidłową" stronę.
3. Upewnij się, że tarcza WOM jest prawidłowo osadzona. Powinna swobodnie, ale stabilnie leżeć na swoim miejscu w docisku.

Sekret idealnego montażu: jak precyzyjnie wycentrować obie tarcze?

To jest moment, który często sprawia najwięcej problemów i jest źródłem frustracji. Precyzyjne wycentrowanie obu tarcz sprzęgła jest absolutnie krytyczne. Bez tego nie uda Ci się ponownie połączyć silnika ze skrzynią biegów, ponieważ wałek sprzęgłowy nie trafi w otwory tarcz i łożyska pilotującego. Oto jak to zrobić:

• Użyj specjalnego wałka centrującego. To najlepsze i najprostsze rozwiązanie. Wałek ten ma odpowiednie średnice, które idealnie pasują do otworu w tarczy I stopnia, tarczy II stopnia oraz do łożyska pilotującego w wale korbowym.
• Włóż wałek centrujący przez obie tarcze. Delikatnie poruszaj tarczami, aż wałek przejdzie przez nie swobodnie i wejdzie w łożysko pilotujące.
• Dokręć docisk sprzęgła. Gdy tarcze są wycentrowane za pomocą wałka, możesz dokręcić śruby mocujące docisk do koła zamachowego. Robimy to stopniowo, na krzyż, z odpowiednim momentem obrotowym.
• Wyjmij wałek centrujący. Po dokręceniu docisku, delikatnie wyjmij wałek centrujący. Tarcze powinny pozostać idealnie wyśrodkowane.
• Alternatywne metody: Jeśli nie masz wałka centrującego, możesz użyć starego wałka sprzęgłowego (jeśli jest w dobrym stanie) lub dorobić prowizoryczny przyrząd z odpowiedniej średnicy pręta. Pamiętaj jednak, że precyzja jest tu kluczowa.

Składanie i precyzyjna regulacja: klucz do sukcesu

Po zamontowaniu nowych tarcz i docisku, czas na ponowne połączenie ciągnika i najważniejszy etap regulację.

Bezpieczne "schodzenie się" ciągnika: jak zrobić to bezproblemowo?

Ponowne połączenie silnika ze skrzynią biegów to operacja równie delikatna co rozpoławianie. Tutaj również liczy się precyzja:

1. Ustaw obie części ciągnika na tej samej wysokości. Użyj podnośnika typu "żaba" do precyzyjnego pozycjonowania.
2. Delikatnie nasuwaj skrzynię biegów na silnik. Wałek sprzęgłowy musi trafić idealnie w wycentrowane tarcze i łożysko pilotujące.
3. Jeśli wałek nie wchodzi, nie używaj siły! Delikatnie pokręć wałkiem WOM lub wałem korbowym (jeśli masz dostęp), aby zęby wałka sprzęgłowego trafiły w zęby tarcz. Możesz również delikatnie poruszać skrzynią biegów w górę i w dół, oraz na boki.
4. Gdy wałek wejdzie, delikatnie dosuń obie części. Powinny połączyć się bez większego oporu.
5. Wkręć kilka śrub mocujących obudowę sprzęgła. Zrób to na krzyż, aby ustabilizować połączenie, zanim dokręcisz wszystkie śruby.
6. Podłącz wszystkie przewody i cięgna. Wykonaj to w odwrotnej kolejności niż demontaż, korzystając z wcześniej zrobionych zdjęć lub oznaczeń.

Niezbędna regulacja łapek docisku: jak ustawić je z milimetrową precyzją?

Po zamontowaniu nowego docisku, niezbędna jest regulacja łapek wyciskowych, potocznie zwanych "słoneczkiem". To jeden z najważniejszych etapów, gwarantujący prawidłowe wysprzęglanie obu stopni.

1. Zlokalizuj śruby regulacyjne łapek. Znajdują się one na ramionach łapek docisku.
2. Ustaw wszystkie łapki na identycznej wysokości. Użyj suwmiarki lub precyzyjnego przymiaru. Mierzymy odległość od powierzchni docisku do końcówki każdej łapki. Wszystkie trzy łapki muszą być ustawione z milimetrową precyzją na tej samej wysokości.
3. Reguluj za pomocą śrub. Obracaj śruby regulacyjne, aby podnieść lub opuścić końcówki łapek.
4. Sprawdź luz między łożyskiem oporowym a łapkami. Po regulacji łapek, upewnij się, że łożysko oporowe ma odpowiedni luz względem łapek, gdy pedał sprzęgła jest zwolniony. Zazwyczaj jest to niewielka szczelina, która zapobiega ciągłemu tarciu łożyska.

Finalna regulacja luzu na pedale sprzęgła: jak osiągnąć idealne działanie?

Ostatnim, ale równie ważnym krokiem jest regulacja luzu na pedale sprzęgła. To od niej zależy komfort i efektywność pracy sprzęgła I i II stopnia.

1. Zlokalizuj mechanizm regulacji linki lub cięgna sprzęgła. Zazwyczaj znajduje się on przy pedale lub na ramieniu sprzęgła w skrzyni biegów.
2. Zmierz luz na pedale. Luz mierzymy na końcu pedału sprzęgła. Powinien on wynosić około 20-30 mm. Jest to odległość, o jaką pedał może zostać wciśnięty, zanim poczujesz opór mechanizmu sprzęgła.
3. Ustaw luz za pomocą regulacji. Poluzuj nakrętkę kontrującą i obracaj śrubą regulacyjną, aby zwiększyć lub zmniejszyć luz.
4. Sprawdź działanie obu stopni. Po ustawieniu luzu, uruchom silnik i kilkukrotnie wciśnij pedał sprzęgła. Upewnij się, że I stopień (jazda) rozłącza się prawidłowo (biegi wchodzą lekko), a następnie wciśnij pedał do końca, aby sprawdzić, czy II stopień (WOM) również rozłącza się bez problemów.
5. Dokręć nakrętkę kontrującą. Po uzyskaniu optymalnego luzu, mocno dokręć nakrętkę kontrującą, aby regulacja się nie przestawiła.

Unikaj tych błędów przy wymianie sprzęgła w C-360

W mojej karierze widziałem wiele przypadków, gdzie pozornie drobne błędy podczas wymiany sprzęgła prowadziły do poważnych komplikacji. Warto je znać, aby ich uniknąć.

Błąd #1: Złe centrowanie tarcz i jego fatalne konsekwencje

Jak już wspomniałem, nieprawidłowe wycentrowanie tarcz sprzęgła to jeden z najczęstszych i najbardziej frustrujących błędów. Jeśli tarcze nie są idealnie wyśrodkowane względem łożyska pilotującego, wałek sprzęgłowy nie trafi w otwory podczas ponownego łączenia ciągnika. Skutkuje to niemożnością połączenia silnika ze skrzynią biegów, a w najgorszym przypadku uszkodzeniem wałka sprzęgłowego, łożyska pilotującego lub nawet nowych tarcz. To oznacza konieczność ponownego rozpoławiania ciągnika, co jest stratą czasu i pieniędzy.

Błąd #2: Pominięcie regulacji łapek i problem z wysprzęglaniem

Pominięcie lub niedokładna regulacja łapek wyciskowych docisku to kolejny błąd, który szybko daje o sobie znać. Jeśli łapki nie są ustawione na identycznej wysokości, sprzęgło będzie wysprzęglać nierównomiernie. Może to prowadzić do trudności z wysprzęglaniem, szarpania przy ruszaniu, a także problemów ze zmianą biegów. W skrajnych przypadkach, jeden stopień sprzęgła może nie rozłączać się wcale, co uniemożliwi prawidłową pracę ciągnika i może prowadzić do uszkodzenia skrzyni biegów.

Błąd #3: Niedokładne oczyszczenie powierzchni i efekt "ślizgania się" sprzęgła

Przed montażem nowego sprzęgła, absolutnie kluczowe jest dokładne oczyszczenie powierzchni koła zamachowego. Resztki starego materiału ciernego, smaru, oleju czy brudu, które pozostaną na powierzchni, będą działać jak warstwa poślizgowa. Nowe sprzęgło, zamiast prawidłowo "łapać", będzie się ślizgać. To nie tylko znacznie obniży jego efektywność, ale także doprowadzi do jego przyspieszonego zużycia i konieczności ponownej wymiany w bardzo krótkim czasie. Zawsze używaj szczotki drucianej i dobrego odtłuszczacza, aby powierzchnia była idealnie czysta i sucha.

Pierwsze uruchomienie po wymianie: test sukcesu

Po złożeniu ciągnika i przeprowadzeniu wszystkich regulacji, nadszedł moment prawdy pierwsze uruchomienie. Nie spiesz się i wykonaj kilka kluczowych kontroli.

Co sprawdzić przed odpaleniem silnika?

Zanim przekręcisz kluczyk, upewnij się, że wszystko jest na swoim miejscu i bezpieczne. Oto lista kontrolna:

• Poziom płynów: Sprawdź poziom oleju silnikowego, płynu chłodniczego, a także oleju w skrzyni biegów i układzie hydraulicznym (jeśli były spuszczane).
• Podłączenie akumulatora: Upewnij się, że klemy akumulatora są prawidłowo i mocno podłączone.
• Połączenia elektryczne: Sprawdź, czy wszystkie kable elektryczne (rozrusznik, czujniki, oświetlenie) są prawidłowo podłączone i zabezpieczone.
• Połączenia hydrauliczne i cięgna: Upewnij się, że wszystkie przewody hydrauliczne i cięgna są prawidłowo zamocowane i nie ma ryzyka wycieków lub zablokowania.
• Dokręcenie śrub: Obejrzyj wszystkie śruby, które odkręcałeś zwłaszcza te mocujące silnik do skrzyni biegów. Upewnij się, że są mocno dokręcone.
• Usunięcie narzędzi: Sprawdź, czy w okolicach silnika i skrzyni biegów nie zostały żadne narzędzia ani inne przedmioty.

Przeczytaj również: Wentylator chłodnicy ciągle pracuje? Odkryj przyczyny i diagnozę.

Jak przetestować działanie I i II stopnia sprzęgła w praktyce?

Po uruchomieniu silnika, przeprowadź testy, aby upewnić się, że oba stopnie sprzęgła działają prawidłowo:

1. Uruchom silnik. Pozwól mu popracować na wolnych obrotach przez kilka minut.
2. Test I stopnia (jazda):
   • Wciśnij pedał sprzęgła do połowy.
   • Spróbuj włączyć kolejno wszystkie biegi (bez ruszania ciągnikiem). Biegi powinny wchodzić lekko, bez zgrzytów.
   • Delikatnie ruszaj ciągnikiem na pierwszym biegu, a następnie na wyższych. Zwróć uwagę na płynność ruszania i brak szarpania.
   • Podczas jazdy, sprawdź, czy sprzęgło nie ślizga się pod obciążeniem.
3. Test II stopnia (WOM):
   • Zatrzymaj ciągnik.
   • Wciśnij pedał sprzęgła do samego końca.
   • Spróbuj włączyć i wyłączyć wałek odbioru mocy (WOM). Powinien włączać się i wyłączać płynnie, bez oporów i zgrzytów.
   • Jeśli to możliwe, podłącz do WOM jakąś maszynę i sprawdź, czy napęd jest przekazywany prawidłowo i czy WOM rozłącza się całkowicie po wciśnięciu sprzęgła do końca.
4. Monitoruj dźwięki i zachowanie. Podczas testów zwracaj uwagę na wszelkie nietypowe dźwięki, szarpanie czy opory. Jeśli coś budzi Twoje wątpliwości, zatrzymaj się i sprawdź ponownie regulację.
