Twoje sprzęgło: Jak działa, co je niszczy i ile kosztuje wymiana?

Sprzęgło to jeden z tych elementów samochodu, o których często myślimy dopiero wtedy, gdy zaczynają sprawiać problemy. Tymczasem jest to absolutnie kluczowy komponent układu napędowego, bez którego płynna jazda, a nawet samo ruszenie z miejsca, byłoby niemożliwe. W tym artykule, jako Radosław Cieślak, postaram się przybliżyć Wam definicję, rolę, mechanizm działania oraz budowę sprzęgła, a także podpowiem, jak o nie dbać i na co zwrócić uwagę, gdy nadejdzie czas na jego wymianę.

Zacznijmy od podstaw. Sprzęgło to nic innego jak mechaniczny łącznik pomiędzy silnikiem a skrzynią biegów. Jego głównym zadaniem jest umożliwienie płynnego przekazywania momentu obrotowego z wału korbowego silnika na wałek sprzęgłowy skrzyni biegów, a także jego chwilowego rozłączania. Bez sprzęgła nie bylibyśmy w stanie ruszyć z miejsca, zmienić biegu czy zatrzymać samochodu bez jednoczesnego zgaszenia silnika.

Jego rola jest naprawdę fundamentalna. Wyobraźcie sobie, że silnik pracuje nieustannie, generując moc. Skrzynia biegów potrzebuje jednak momentu, aby móc tę moc przyjąć i przekazać dalej na koła. Sprzęgło pozwala na stopniowe łączenie tych dwóch światów obracającego się silnika i początkowo nieruchomej skrzyni co jest kluczowe dla komfortowej i bezpiecznej jazdy. Dzięki niemu możemy płynnie ruszyć z miejsca, zmienić przełożenie na wyższe lub niższe bez szarpnięć, a także zatrzymać pojazd na światłach, nie martwiąc się o zgaśnięcie silnika.

Aby lepiej zrozumieć, jak to działa, pomyślcie o dwóch talerzach. Jeden z nich, nazwijmy go silnikiem, kręci się cały czas. Drugi, czyli skrzynia biegów, jest na początku nieruchomy. Sprzęgło to mechanizm, który pozwala nam delikatnie i stopniowo docisnąć talerz "skrzyni" do talerza "silnika", tak aby ten drugi zaczął się kręcić coraz szybciej, aż osiągnie prędkość pierwszego. W ten sposób napęd jest przekazywany płynnie, bez gwałtownych szarpnięć. Kiedy chcemy zmienić bieg, na chwilę odsuwamy talerze od siebie, przerywając kontakt.

Lokalizacja sprzęgła w samochodzie jest bardzo precyzyjna i wynika bezpośrednio z jego funkcji. Znajduje się ono bezpośrednio za silnikiem, a przed skrzynią biegów. Jest to strategiczne miejsce, które pozwala mu na efektywne zarządzanie przepływem mocy pomiędzy tymi dwoma kluczowymi komponentami układu napędowego.

Jak działa sprzęgło? Mechanika pod Twoją lewą stopą.

Zastanawialiście się kiedyś, co tak naprawdę dzieje się pod Waszą lewą stopą, kiedy wciskacie pedał sprzęgła? To fascynujący, choć na pierwszy rzut oka skomplikowany proces. Spróbuję go Wam przybliżyć krok po kroku.

1. Wciśnięcie pedału sprzęgła: Kiedy naciskamy pedał sprzęgła, uruchamiamy system, który zazwyczaj jest hydrauliczny (choć bywają też linkowe). Pedał ten przekazuje siłę na widełki, które z kolei naciskają na łożysko oporowe.
2. Działanie łożyska oporowego: Łożysko oporowe, często nazywane też wyciskowym, przesuwa się w kierunku silnika i naciska na końcówki sprężyny talerzowej (lub listkowej) znajdującej się w docisku sprzęgła.
3. Rozłączenie napędu: Pod wpływem nacisku łożyska oporowego, sprężyna talerzowa odgina się, odciągając tarczę dociskową od tarczy sprzęgła. Tarcza sprzęgła zostaje wówczas zwolniona i przestaje być dociskana do koła zamachowego silnika. W tym momencie następuje rozłączenie napędu silnik nadal pracuje, ale moment obrotowy nie jest przekazywany na skrzynię biegów.
4. Zmiana biegu: Kiedy napęd jest rozłączony, możemy bez problemu zmienić bieg w skrzyni.
5. Zwalnianie pedału i ponowne złączenie: Kiedy stopniowo zwalniamy pedał sprzęgła, łożysko oporowe przestaje naciskać na sprężynę talerzową. Sprężyna wraca do swojej pierwotnej pozycji, a tarcza dociskowa ponownie dociska tarczę sprzęgła do koła zamachowego silnika.
6. Przekazanie momentu obrotowego: Dzięki siłom tarcia pomiędzy kołem zamachowym, tarczą sprzęgła i tarczą dociskową, moment obrotowy z silnika jest ponownie przekazywany na wałek sprzęgłowy skrzyni biegów, a stamtąd na koła. Płynne zwalnianie pedału pozwala na stopniowe wyrównanie prędkości obrotowych silnika i skrzyni, co zapobiega szarpnięciom.

W klasycznym sprzęgle ciernym, które spotykamy w większości aut z manualną skrzynią biegów, kluczową rolę odgrywają trzy podstawowe elementy:

• Tarcza sprzęgła: To serce sprzęgła. Jest to okrągła tarcza z piastą, która jest osadzona na wałku sprzęgłowym skrzyni biegów. Po obu stronach tarczy znajdują się okładziny cierne, wykonane ze specjalnych materiałów o wysokim współczynniku tarcia. To właśnie one odpowiadają za przenoszenie momentu obrotowego poprzez tarcie o koło zamachowe silnika i tarczę dociskową. Tarcza sprzęgła często zawiera też sprężyny tłumiące drgania.
• Docisk sprzęgła: To element, który, jak sama nazwa wskazuje, dociska tarczę sprzęgła do koła zamachowego silnika. Składa się z obudowy, tarczy dociskowej oraz sprężyny talerzowej (lub listkowej). Sprężyna ta generuje siłę docisku, która utrzymuje tarczę sprzęgła w kontakcie z kołem zamachowym, zapewniając przekazywanie napędu. Kiedy wciskamy pedał sprzęgła, sprężyna jest odginana, co zwalnia docisk.
• Łożysko oporowe (wyciskowe): Jest to element pośredniczący. Kiedy wciskamy pedał sprzęgła, łożysko oporowe przesuwa się i naciska na końcówki sprężyny talerzowej docisku. Jego zadaniem jest umożliwienie płynnego i bez tarcia nacisku na obracającą się sprężynę docisku, co prowadzi do rozłączenia napędu.

Sposób sterowania sprzęgłem również ewoluował. Kiedyś powszechne było sterowanie linkowe, gdzie siła z pedału była mechanicznie przenoszona za pomocą stalowej linki. Dziś dominują sprzęgła hydrauliczne. W tym systemie płyn hydrauliczny, podobnie jak w układzie hamulcowym, przenosi siłę z pedału do siłownika sprzęgła, który z kolei uruchamia widełki i łożysko oporowe. System hydrauliczny zapewnia zazwyczaj lżejszą pracę pedału i bardziej precyzyjne wyczucie momentu "brania" sprzęgła, co przekłada się na większy komfort jazdy, zwłaszcza w ruchu miejskim.

Rodzaje sprzęgieł w samochodach.

Chociaż zasada działania sprzęgła jest zawsze podobna, w zależności od typu pojazdu i skrzyni biegów, możemy spotkać się z kilkoma różnymi rodzajami tego mechanizmu. Warto je poznać, aby lepiej zrozumieć, co kryje się pod maską naszego samochodu.

Najbardziej popularnym i klasycznym rozwiązaniem jest sprzęgło cierne suche, jednotarczowe. To właśnie o nim mówiliśmy do tej pory, opisując budowę i zasadę działania. Jest ono standardem w samochodach z manualną skrzynią biegów. Charakteryzuje się prostotą konstrukcji, niezawodnością i stosunkowo niskimi kosztami produkcji. Działa na zasadzie tarcia suchych okładzin, co wymaga precyzyjnego operowania pedałem, ale daje kierowcy pełną kontrolę nad przekazywaniem mocy.

W tradycyjnych automatycznych skrzyniach biegów funkcję sprzęgła pełni sprzęgło hydrokinetyczne, znane również jako konwerter momentu obrotowego. To zupełnie inna konstrukcja, która zamiast tarcia mechanicznego wykorzystuje płyn (olej przekładniowy) do przenoszenia momentu obrotowego. Składa się z wirnika pompy, turbiny i kierownicy. Dzięki niemu jazda samochodem z automatem jest niezwykle płynna i komfortowa, bez odczuwalnych szarpnięć podczas zmiany biegów. Konwerter pozwala również na zatrzymanie pojazdu na biegu, bez gaszenia silnika, co jest jego ogromną zaletą.

Współczesne samochody, zwłaszcza te z mocniejszymi silnikami, w tym niemal wszystkie diesle, często wyposażone są w sprzęgło współpracujące z kołem zamachowym dwumasowym (popularnie nazywanym "dwumasą"). Zadaniem koła dwumasowego jest przede wszystkim tłumienie drgań skrętnych generowanych przez silnik. Dzięki niemu jazda jest płynniejsza, a elementy układu napędowego, takie jak skrzynia biegów, są mniej obciążone. Niestety, "dwumasa" jest elementem eksploatacyjnym, a jej żywotność jest zbliżona do żywotności sprzęgła. Dlatego też, jako Radosław Cieślak, zawsze zalecam, aby przy wymianie sprzęgła rozważyć również wymianę koła dwumasowego. Koszt robocizny jest wtedy taki sam, a unikamy ryzyka ponownego demontażu skrzyni biegów w niedalekiej przyszłości.

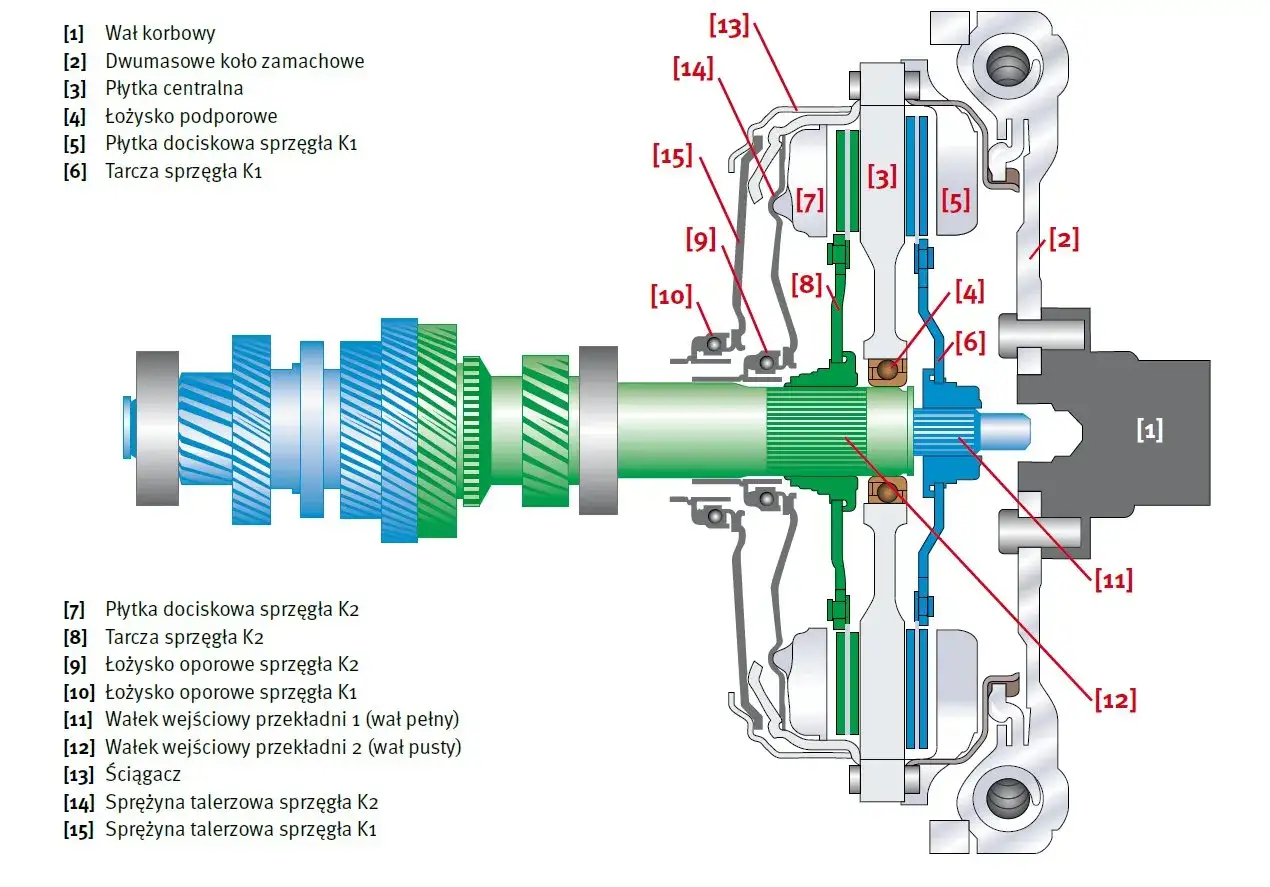

Coraz większą popularność zdobywają również skrzynie dwusprzęgłowe, takie jak DSG (Volkswagen), DCT (Hyundai, Kia) czy Powershift (Ford). Jak sama nazwa wskazuje, wykorzystują one dwa zestawy sprzęgieł ciernych jedno dla biegów parzystych, drugie dla nieparzystych. Dzięki temu, gdy jedziemy na jednym biegu, kolejny jest już "przygotowany" na drugim sprzęgle, co pozwala na błyskawiczną i niezwykle płynną zmianę przełożenia, praktycznie bez przerwy w dostawie mocy. Często są to sprzęgła "mokre", czyli pracujące w kąpieli olejowej, co zapewnia lepsze chłodzenie i dłuższą żywotność, choć wiąże się z koniecznością regularnej wymiany oleju.

Objawy zużycia sprzęgła: sygnały, których nie możesz ignorować.

Sprzęgło to element eksploatacyjny, co oznacza, że z czasem ulega zużyciu. Ignorowanie sygnałów, które wysyła nam samochód, może prowadzić do poważniejszych i droższych awarii. Jako doświadczony kierowca i ekspert, zawsze zwracam uwagę na te subtelne zmiany w zachowaniu pojazdu. Oto 5 najczęstszych objawów zużycia sprzęgła, których nie możesz zignorować.

Najbardziej typowym i alarmującym sygnałem jest ślizganie się sprzęgła. Objawia się to w ten sposób, że po dodaniu gazu, obroty silnika gwałtownie rosną, ale prędkość samochodu nie zwiększa się proporcjonalnie. Czujemy, jakby silnik "wył", a auto nie przyspiesza tak, jak powinno. Dzieje się tak, ponieważ okładziny cierne tarczy sprzęgła są już na tyle zużyte, że nie są w stanie skutecznie przenieść całego momentu obrotowego z silnika na skrzynię biegów. To sygnał, że tarcza sprzęgła wymaga pilnej wymiany.

Kolejnym objawem jest tak zwane "wysokie branie" sprzęgła. Oznacza to, że sprzęgło zaczyna "łapać" (czyli przenosić napęd) dopiero, gdy pedał jest prawie całkowicie puszczony. W normalnych warunkach powinno to nastąpić mniej więcej w połowie zakresu ruchu pedału. Jeśli do tego dochodzi szarpanie i wibracje podczas ruszania z miejsca, to niemal pewne, że tarcza sprzęgła lub docisk są już zużyte, a ich powierzchnie cierne nie współpracują ze sobą płynnie.

Problemy z włączeniem biegów, zwłaszcza pierwszego i wstecznego, przy pracującym silniku, to kolejny sygnał ostrzegawczy. Jeśli musisz używać dużej siły, aby "wrzucić" bieg, lub słyszysz zgrzyty, może to oznaczać, że sprzęgło nie rozłącza napędu w pełni. Taki objaw może wskazywać na zużycie tarczy sprzęgła, docisku, a czasem również na problemy z układem hydraulicznym sprzęgła lub widełkami.

Warto zwrócić uwagę na nietypowe dźwięki dochodzące z okolicy skrzyni biegów. Może to być szum, tarcie lub chrobotanie. Jeśli te dźwięki pojawiają się po wciśnięciu pedału sprzęgła i ustępują po jego zwolnieniu (lub odwrotnie), najczęściej wskazuje to na zużycie łożyska oporowego. Łożysko to, jak już wiemy, odgrywa kluczową rolę w procesie rozłączania napędu, a jego uszkodzenie może prowadzić do poważniejszych awarii.

Na koniec, jeden z najbardziej alarmujących sygnałów charakterystyczny, ostry zapach spalenizny. Jest to sygnał, że okładziny cierne sprzęgła są przegrzane i dosłownie się palą. Zazwyczaj dzieje się tak podczas intensywnego używania sprzęgła (np. długotrwała jazda na "półsprzęgle" pod górę, próby wyjazdu z błota) lub w przypadku jego skrajnego zużycia. Jeśli poczujesz ten zapach, to znak, że sprzęgło jest w bardzo złym stanie i wymaga natychmiastowej uwagi.

Jak dbać o sprzęgło? Proste nawyki dla długiej żywotności.

Jako Radosław Cieślak, zawsze podkreślam, że żywotność sprzęgła w dużej mierze zależy od stylu jazdy kierowcy. Chociaż jest to element eksploatacyjny i jego wymiana jest nieunikniona (zazwyczaj co 100-200 tys. km, choć zdarzają się wyjątki), możemy znacząco wydłużyć jego życie, unikając pewnych "grzechów głównych".

• Jazda miejska i agresywny styl: Częste ruszanie, zatrzymywanie się i dynamiczne przyspieszanie w mieście to prawdziwy test dla sprzęgła. Agresywna jazda, z gwałtownymi zmianami biegów i ruszaniem z piskiem opon, drastycznie skraca jego żywotność.
• Jazda na "półsprzęgle": To jeden z najgorszych nawyków! Trzymanie sprzęgła w pozycji "półsprzęgła" (czyli w punkcie, gdzie napęd jest częściowo przenoszony) powoduje intensywne tarcie i przegrzewanie okładzin. Unikaj tego, np. podczas czekania w korku czy manewrowania.
• Trzymanie nogi na pedale sprzęgła: Nawet lekki nacisk na pedał sprzęgła podczas jazdy, bez intencji zmiany biegu, powoduje minimalne, ale ciągłe dociskanie łożyska oporowego i sprężyny docisku. To przyspiesza zużycie tych elementów. Noga powinna spoczywać na podnóżku.
• Ruszanie z wysokich obrotów: Gwałtowne puszczanie sprzęgła przy wysokich obrotach silnika, aby dynamicznie ruszyć, generuje ogromne obciążenia i tarcie, co niszczy okładziny.
• Ciągnięcie ciężkich przyczep: Częste holowanie ciężkich ładunków, zwłaszcza pod górę, znacząco obciąża sprzęgło.

Aby sprzęgło służyło Wam jak najdłużej, warto wdrożyć kilka prostych nawyków:

• Płynne ruszanie: Zawsze staraj się ruszać płynnie, delikatnie puszczając pedał sprzęgła i jednocześnie dodając gazu. Celem jest jak najszybsze i najłagodniejsze pełne złączenie sprzęgła.
• Precyzyjna zmiana biegów: Wciskaj pedał sprzęgła do końca przed zmianą biegu i puszczaj go płynnie po włączeniu kolejnego przełożenia. Unikaj zbyt długiego trzymania pedału wciśniętego.
• Redukcja biegów z "międzygazem": W przypadku redukcji biegu, zwłaszcza przy wyższych prędkościach, delikatne "podgazowanie" podczas wciskania sprzęgła (tzw. międzygaz) pozwala na wyrównanie obrotów silnika z obrotami skrzyni biegów, co minimalizuje szarpnięcia i obciążenie sprzęgła.

W korku i na światłach, zamiast trzymać nogę na pedale sprzęgła, wrzuć na luz i zdejmij nogę z pedału. Jeśli stoisz dłużej niż kilka sekund, to znacznie lepsze rozwiązanie dla Twojego sprzęgła i łożyska oporowego. Pamiętaj, że nawet niewielki nacisk na pedał powoduje, że łożysko pracuje, a to przyspiesza jego zużycie.

Wymiana sprzęgła: co musisz wiedzieć?

Nawet przy najlepszych nawykach, sprzęgło w końcu się zużyje i będzie wymagało wymiany. To jedna z droższych napraw eksploatacyjnych, dlatego warto wiedzieć, czego się spodziewać i jak podejść do tematu, aby nie przepłacić i cieszyć się bezawaryjną jazdą.

Kiedy mechanik stwierdza konieczność wymiany sprzęgła, zawsze zaleca się wymianę całego zestawu, czyli tarczy sprzęgła, docisku sprzęgła i łożyska oporowego. Dlaczego? Ponieważ wszystkie te elementy współpracują ze sobą i zużywają się w podobnym tempie. Wymiana tylko jednego z nich, np. samej tarczy, jest krótkowzroczna. Zapewne po krótkim czasie uszkodzeniu ulegnie docisk lub łożysko, a wtedy czeka nas kolejna wizyta w warsztacie i ponowny koszt robocizny, który jest największą częścią wydatków. Wymiana kompletnego zestawu gwarantuje niezawodność i spokój na kolejne dziesiątki, a nawet setki tysięcy kilometrów.

W przypadku samochodów wyposażonych w koło zamachowe dwumasowe, często pojawia się pytanie o jego wymianę. Jak już wspomniałem, żywotność "dwumasy" jest zbliżona do żywotności sprzęgła. Jeśli mechanik po demontażu skrzyni biegów stwierdzi, że koło dwumasowe ma luzy, wydaje nietypowe dźwięki lub ma inne widoczne oznaki zużycia, jego wymiana jest w pełni uzasadniona. Nie jest to "naciąganie" na dodatkowy koszt, lecz prewencja przed kolejną awarią. Wymiana dwumasy wiąże się z tym samym demontażem skrzyni biegów, co wymiana sprzęgła, więc koszt robocizny jest wtedy wspólny. Wymiana obu elementów jednocześnie to po prostu rozsądne podejście ekonomiczne i techniczne.

Jeśli chodzi o koszty wymiany sprzęgła w Polsce, muszę być szczery nie jest to tania operacja. Ceny mogą się znacznie różnić w zależności od marki i modelu samochodu, a także regionu kraju i warsztatu. Oto orientacyjne widełki:

• Koszt robocizny: Od 600 zł do nawet 1500 zł (w przypadku skomplikowanych konstrukcji, np. aut z napędem na cztery koła, gdzie demontaż jest bardziej czasochłonny).
• Koszt części (kompletny zestaw sprzęgła: tarcza, docisk, łożysko): Od 400 zł w prostszych, starszych autach, do ponad 2000 zł w nowszych modelach, zwłaszcza tych z mocnymi silnikami.
• Kompletny zestaw z kołem dwumasowym: Jeśli konieczna jest również wymiana "dwumasy", łączny koszt może wynieść od 2500 zł do nawet 7000 zł. Koło dwumasowe to często jeden z najdroższych pojedynczych elementów układu napędowego.
