Kolektor ssący i wydechowy: Cichy zabójca silnika? Rozpoznaj awarie!

W artykule dowiesz się, czym są kolektory ssący i wydechowy w samochodzie, jakie pełnią funkcje oraz jakie są najczęstsze objawy i przyczyny ich awarii. Poznasz praktyczne wskazówki dotyczące diagnostyki, czyszczenia i naprawy, które pomogą Ci zadbać o sprawność silnika i uniknąć kosztownych usterek.

Dlaczego każdy kierowca powinien wiedzieć, czym jest kolektor?

Kolektory ssący i wydechowy to elementy, które często pozostają w cieniu innych podzespołów silnika, a jednak ich rola jest absolutnie fundamentalna dla prawidłowego funkcjonowania każdego pojazdu. W moim doświadczeniu, wielu kierowców nie zdaje sobie sprawy z ich znaczenia, dopóki nie pojawią się kosztowne problemy. Kolektor ssący odpowiada za dostarczenie odpowiedniej ilości powietrza do cylindrów, co jest niezbędne do procesu spalania. Z kolei kolektor wydechowy efektywnie odprowadza spaliny, minimalizując opory i wpływając na wydajność silnika. Zrozumienie ich funkcji pozwala nie tylko uniknąć kosztownych napraw, ale także zapewnić bezpieczeństwo na przykład, pęknięty kolektor wydechowy może prowadzić do przedostawania się toksycznych spalin do kabiny, co jest zagrożeniem dla zdrowia i życia.

Ssący i wydechowy: poznaj dwóch kluczowych, choć zupełnie różnych graczy pod maską

W samochodzie mamy do czynienia z dwoma głównymi typami kolektorów, które, mimo podobnej nazwy, pełnią wręcz przeciwstawne funkcje. Kolektor ssący, nazywany również dolotowym, to nic innego jak "płuca" silnika. Jego zadaniem jest doprowadzanie świeżego powietrza (lub mieszanki paliwowo-powietrznej w starszych konstrukcjach) do każdego cylindra, przygotowując go do procesu spalania. To on dba o to, by silnik mógł "oddychać" pełną piersią.

Z drugiej strony mamy kolektor wydechowy, który pełni rolę "układu wydalniczego". Po tym, jak mieszanka zostanie spalona w cylindrach, to właśnie kolektor wydechowy zbiera gorące gazy spalinowe i kieruje je do dalszej części układu wydechowego, czyli do katalizatora i tłumików. Jego głównym celem jest sprawne i bezpieczne odprowadzenie tych gazów, minimalizując jednocześnie ciśnienie zwrotne, które mogłoby negatywnie wpłynąć na moc silnika.

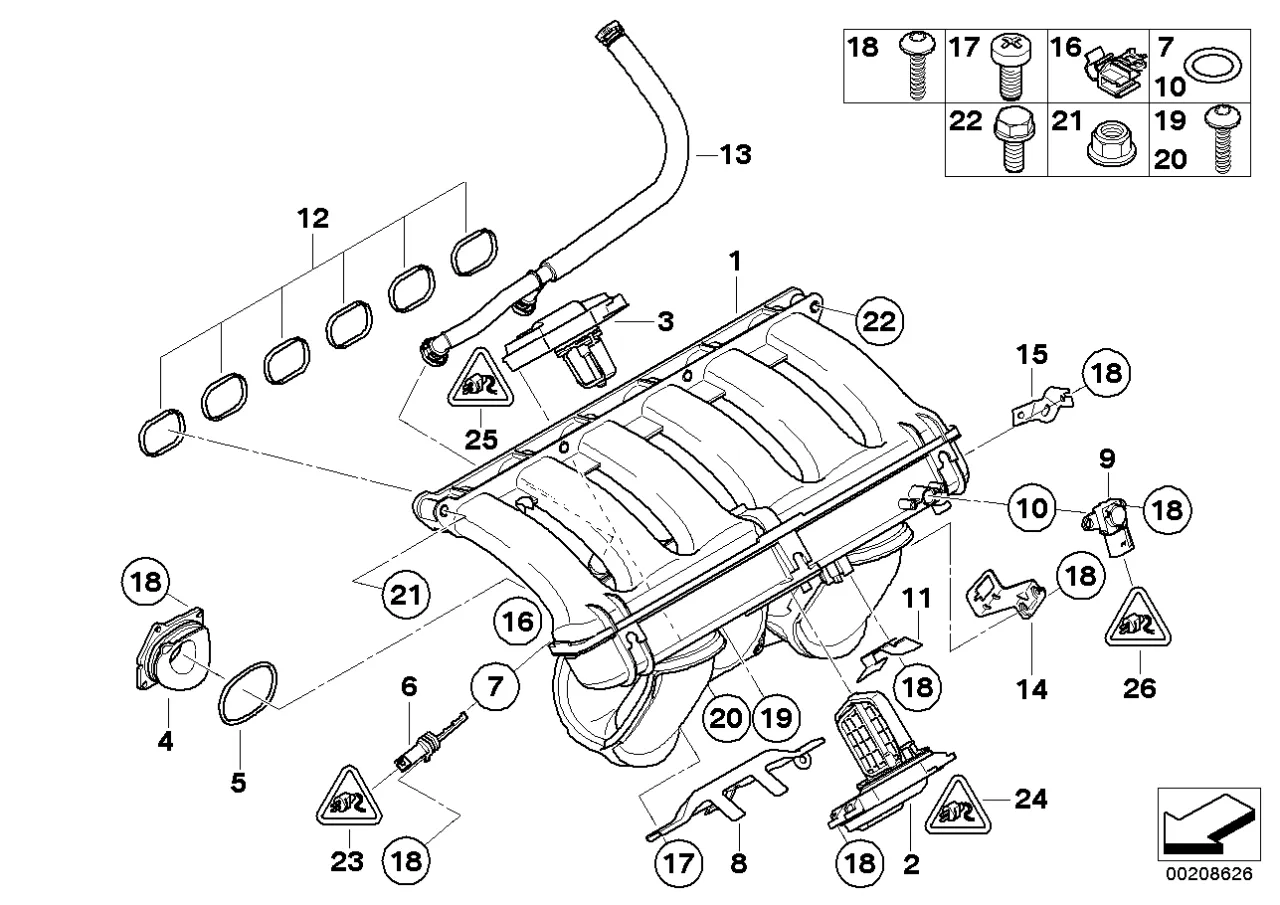

Kolektor ssący (dolotowy): płuca twojego silnika

Jaką dokładnie rolę pełni kolektor ssący i dlaczego jest kluczowy dla mocy?

Kolektor ssący to prawdziwe płuca silnika, a jego rola jest nie do przecenienia. Jego głównym zadaniem jest dostarczenie optymalnej ilości powietrza (lub już gotowej mieszanki paliwowo-powietrznej w silnikach z wtryskiem pośrednim) do każdego cylindra. Odpowiednia konstrukcja kolektora, a zwłaszcza jego długość i średnica kanałów, ma bezpośredni wpływ na to, jak silnik "oddycha" w różnych zakresach obrotów. W nowoczesnych jednostkach, gdzie często stosuje się zmienną geometrię (np. klapki wirowe), kolektor ssący potrafi dynamicznie dostosowywać przepływ powietrza, aby optymalizować moment obrotowy i moc silnika zarówno przy niskich, jak i wysokich obrotach. Bez niego, silnik nie byłby w stanie efektywnie spalać paliwa, co przełożyłoby się na drastyczny spadek mocy i ogólną niewydajność.

Z czego jest zbudowany? Aluminium kontra tworzywo sztuczne

Materiały, z których wykonuje się kolektory ssące, ewoluowały na przestrzeni lat. Kiedyś dominowało aluminium, cenione za swoją wytrzymałość i zdolność do odprowadzania ciepła. Dziś jednak coraz częściej spotykamy kolektory wykonane z tworzyw sztucznych. Dlaczego? Przede wszystkim ze względu na niższą wagę, co przekłada się na lepszą ekonomikę paliwową i mniejsze obciążenie silnika. Tworzywa sztuczne są także tańsze w produkcji i pozwalają na bardziej złożone kształty, co jest kluczowe przy projektowaniu kanałów o zmiennej geometrii. Oczywiście, mają też swoje wady są mniej odporne na uszkodzenia mechaniczne i wysoką temperaturę, co może być przyczyną pęknięć w dłuższej perspektywie.

Tajemnicze "klapki wirowe": co to jest i po co się je stosuje?

W wielu nowoczesnych silnikach, zwłaszcza dieslach i jednostkach z bezpośrednim wtryskiem benzyny (GDI), w kolektorze ssącym znajdziemy tzw. klapki wirowe (IMRC Intake Manifold Runner Control). To małe, ruchome elementy, które mają za zadanie zmieniać geometrię i długość kanałów dolotowych. Ich głównym celem jest optymalizacja zawirowania powietrza wpadającego do cylindrów. Przy niskich obrotach klapki zamykają jeden z kanałów, zwiększając prędkość przepływu powietrza i tworząc silniejszy wir, co poprawia spalanie i moment obrotowy. Przy wyższych obrotach otwierają się, zapewniając maksymalny przepływ powietrza dla uzyskania pełnej mocy. Jest to sprytne rozwiązanie, które pozwala silnikowi pracować efektywniej w całym zakresie obrotów, choć, jak to bywa z ruchomymi częściami, bywa też źródłem problemów.

Najczęstsze awarie kolektora ssącego: jak je rozpoznać?

Spadek mocy i falujące obroty: pierwsze sygnały, że coś jest nie tak

Jeśli zauważasz, że Twój samochód stracił dawny wigor, a silnik pracuje nierówno, szczególnie na biegu jałowym, to może być jeden z pierwszych sygnałów problemów z kolektorem ssącym. Spadek mocy wynika zazwyczaj z nieprawidłowej mieszanki paliwowo-powietrznej albo jest jej za mało (ograniczony przepływ powietrza), albo jest ona niewłaściwie przygotowana (np. przez "lewe powietrze"). Falujące obroty to z kolei efekt tego, że komputer silnika próbuje na bieżąco korygować skład mieszanki, ale nie jest w stanie utrzymać stabilnej pracy z powodu nieszczelności lub zablokowanych kanałów. To są jasne sygnały, że warto zajrzeć pod maskę.

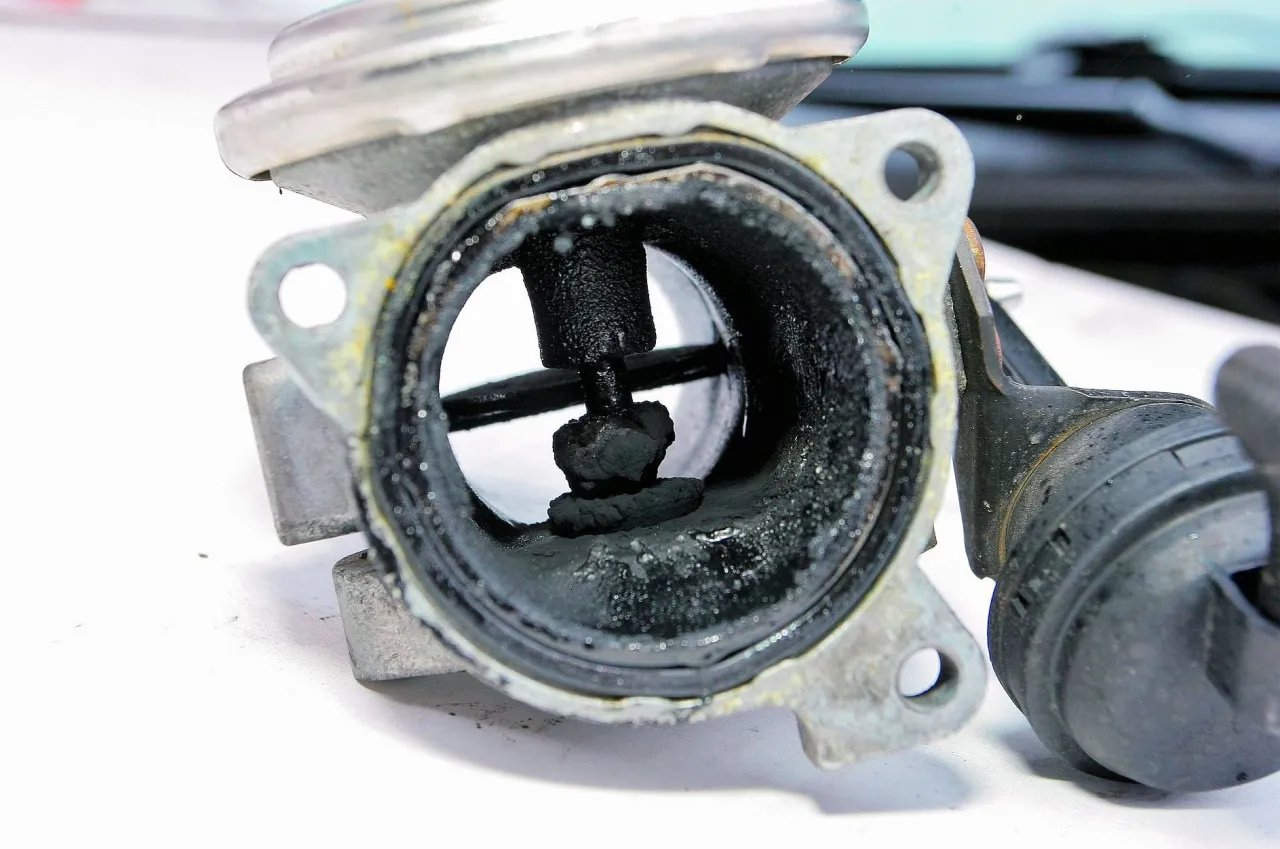

Nagar: cichy zabójca wydajności, szczególnie w dieslach i silnikach GDI

Nagar, czyli osad węglowy, to prawdziwy wróg kolektora ssącego, zwłaszcza w nowoczesnych silnikach Diesla oraz benzynowych z bezpośrednim wtryskiem (GDI). W tych jednostkach spaliny z układu recyrkulacji spalin (EGR) oraz opary oleju z odmy mieszają się z powietrzem w kolektorze, tworząc lepką substancję, która z czasem twardnieje i osadza się na ściankach kanałów oraz klapkach wirowych. Nagar działa jak "cichy zabójca wydajności" stopniowo zwęża kanały dolotowe, ograniczając przepływ powietrza i zakłócając pracę klapek. Efektem jest nie tylko spadek mocy i wzrost zużycia paliwa, ale także ryzyko poważniejszych uszkodzeń, gdy fragmenty nagaru oderwą się i dostaną do silnika.

Nieszczelność i "lewe powietrze": dlaczego słyszysz nietypowy syk?

Jednym z najbardziej charakterystycznych objawów problemów z kolektorem ssącym jest nieszczelność, często objawiająca się jako "lewe powietrze". Dzieje się tak, gdy uszkodzone uszczelki między kolektorem a głowicą silnika, pęknięcia w obudowie kolektora lub uszkodzone przewody podciśnieniowe pozwalają na dostanie się niekontrolowanej ilości powietrza do układu dolotowego. Silnik, który mierzy ilość powietrza przez przepływomierz, nie jest w stanie prawidłowo obliczyć składu mieszanki paliwowo-powietrznej. Skutkiem jest nie tylko spadek mocy i nierówna praca, ale często także charakterystyczny świst lub syk, który słychać spod maski, zwłaszcza przy dodawaniu gazu. To sygnał, że silnik "zasysa" powietrze tam, gdzie nie powinien.

Urwane klapki wirowe: scenariusz, którego chcesz uniknąć za wszelką cenę

Wspomniane wcześniej klapki wirowe, choć z założenia poprawiające wydajność, mogą stać się prawdziwą zmorą. Ich mechanizmy z czasem ulegają zużyciu, a nagar gromadzący się na nich może powodować ich blokowanie lub, co gorsza, urwanie. To jest scenariusz, którego każdy kierowca chce uniknąć za wszelką cenę. Urwana klapka, lub jej fragment, może wpaść bezpośrednio do cylindra, powodując katastrofalne uszkodzenia silnika od pogiętych zaworów, przez uszkodzone tłoki, aż po zniszczenie głowicy. Z mojego doświadczenia wiem, że to problem znany z niektórych starszych silników BMW czy Alfa Romeo. Koszty naprawy w takim przypadku idą w tysiące, a często kończy się na wymianie całego silnika. Dlatego tak ważna jest regularna kontrola i profilaktyka.

Kolektor wydechowy: pierwsza linia frontu w walce ze spalinami

Jaką funkcję pełni i dlaczego jego kształt wpływa na osiągi samochodu?

Kolektor wydechowy to nie tylko rura odprowadzająca spaliny. To precyzyjnie zaprojektowany element, który odgrywa kluczową rolę w wydajności silnika. Jego główna funkcja to zbieranie gorących gazów spalinowych z każdego cylindra i kierowanie ich do dalszej części układu wydechowego. Jednak to, jak jest skonstruowany i jaki ma kształt, ma ogromne znaczenie dla osiągów. Dobrze zaprojektowany kolektor wydechowy minimalizuje tzw. ciśnienie zwrotne, czyli opór, jaki spaliny stawiają tłokom. Zbyt duże ciśnienie zwrotne "dusi" silnik, zmniejszając jego moc. Optymalny kształt rur kolektora, często o równej długości, pozwala na efektywne "wypychanie" spalin, co przekłada się na lepszą reakcję na gaz, wyższą moc i moment obrotowy. To dlatego w sporcie motorowym poświęca się tyle uwagi jego konstrukcji.

Żeliwo czy stal nierdzewna? Z jakich materiałów musi być wykonany, by przetrwać?

Kolektor wydechowy pracuje w ekstremalnie trudnych warunkach. Musi wytrzymać bardzo wysokie temperatury, sięgające nawet kilkuset stopni Celsjusza, a także ciągłe drgania i zmiany temperatury. Z tego powodu materiały, z których jest wykonany, muszą być wyjątkowo odporne. Najczęściej spotykamy kolektory wykonane z żeliwa, które jest ciężkie, ale bardzo wytrzymałe i odporne na odkształcenia termiczne. Coraz popularniejsza jest również stal nierdzewna, która jest lżejsza i oferuje lepszą odporność na korozję. W samochodach sportowych, gdzie liczy się każdy gram i maksymalna wydajność, stosuje się jeszcze bardziej egzotyczne materiały, takie jak tytan czy inconel, które są niezwykle lekkie i odporne na ekstremalne temperatury, ale ich koszt jest astronomiczny.

Sportowe kolektory wydechowe ("barany"): czy warto w nie inwestować?

Dla entuzjastów tuningu i sportowej jazdy, termin "barany" (lub kolektory rurowe) jest dobrze znany. Są to tuningowane kolektory wydechowe, zazwyczaj wykonane ze stali nierdzewnej, których kształt jest zoptymalizowany pod kątem maksymalizacji przepływu spalin. Najpopularniejsze konfiguracje to 4-2-1 lub 4-1, gdzie rury z cylindrów łączą się w specyficzny sposób, aby poprawić tzw. efekt rezonansu spalin i zwiększyć moc silnika, zwłaszcza w wyższych zakresach obrotów. Czy warto w nie inwestować? Zaletą jest niewątpliwie potencjalny wzrost mocy i momentu obrotowego, a także często bardziej sportowy dźwięk. Wadą są jednak wysokie koszty, konieczność często ingerencji w układ wydechowy (np. przesunięcie sondy lambda) oraz fakt, że w niektórych przypadkach mogą nie być legalne na drogach publicznych ze względu na brak katalizatora lub zmianę emisji spalin. To inwestycja dla tych, którzy dokładnie wiedzą, czego szukają i są świadomi konsekwencji.

Typowe usterki kolektora wydechowego: objawy, których nie przeoczysz

Głośny, metaliczny dźwięk: czy to pęknięty kolektor wydechowy?

Jednym z najbardziej oczywistych i irytujących objawów problemów z kolektorem wydechowym jest głośna, metaliczna praca silnika. Często określa się to jako "pierdzenie" lub "klekotanie", które jest szczególnie słyszalne na zimnym silniku, tuż po uruchomieniu, lub pod obciążeniem. Ten hałas jest zazwyczaj spowodowany pęknięciem kolektora wydechowego. Dlaczego pęka? Winne są przede wszystkim drgania silnika oraz cykliczne, gwałtowne zmiany temperatury rozgrzewanie się i stygnięcie metalu. Pęknięcia te są szczególnie częste w kolektorach żeliwnych, zwłaszcza w miejscach łączenia rur. Dźwięk ten nie tylko obniża komfort jazdy, ale jest też jasnym sygnałem, że spaliny uciekają tam, gdzie nie powinny, co może mieć dalsze konsekwencje.

Zapach spalin w kabinie: niebezpieczny sygnał, którego nie wolno ignorować

Jeśli w kabinie Twojego samochodu czujesz zapach spalin, to jest to sygnał alarmowy, którego absolutnie nie wolno ignorować. Przedostawanie się spalin do wnętrza pojazdu, najczęściej przez nieszczelny kolektor wydechowy lub przepaloną uszczelkę, stanowi poważne zagrożenie dla zdrowia i bezpieczeństwa. Spaliny zawierają tlenek węgla (czad), który jest bezbarwnym i bezzapachowym gazem, ale w większych stężeniach może być śmiertelny. Nawet niewielkie ilości mogą powodować bóle głowy, nudności, zawroty głowy i zmęczenie, co znacząco obniża zdolność koncentracji podczas jazdy. W takiej sytuacji należy jak najszybciej udać się do mechanika i zdiagnozować przyczynę nieszczelności. Moje doświadczenie pokazuje, że to nie jest coś, co można odkładać na później.

Wypalona uszczelka: niewielka część, a duży problem

Czasami za głośną pracą i zapachem spalin stoi z pozoru niewielki element wypalona lub "wydmuchana" uszczelka łącząca kolektor wydechowy z głowicą silnika. Mimo swoich skromnych rozmiarów, uszczelka ta pracuje w ekstremalnych warunkach wysokiej temperatury i ciśnienia. Z czasem materiał uszczelki może ulec degradacji, co prowadzi do nieszczelności. Skutki są bardzo podobne do pękniętego kolektora: głośna praca silnika, charakterystyczne "syczenie" lub "pierdzenie", a także możliwość przedostawania się spalin do komory silnika i dalej do kabiny. Choć wymiana samej uszczelki jest zazwyczaj tańsza niż wymiana całego kolektora, to jednak wymaga demontażu i odpowiedniego montażu, aby zapewnić trwałe uszczelnienie.

Diagnostyka i naprawa: co robić przy awarii kolektora?

Czyszczenie kolektora ssącego: kiedy ma sens i ile kosztuje?

Czyszczenie kolektora ssącego ma sens przede wszystkim w przypadku nagromadzenia się nagaru, co jest powszechne w silnikach Diesla i GDI. Istnieją dwie główne metody: chemiczne czyszczenie bez demontażu (mniej inwazyjne, ale często mniej skuteczne przy dużym nagarze) oraz mechaniczne czyszczenie po demontażu kolektora. Ta druga metoda jest znacznie bardziej efektywna, gdyż pozwala na usunięcie nawet twardego nagaru, często z użyciem specjalistycznych narzędzi, takich jak piaskowanie suchym lodem. Czyszczenie ma sens, gdy nagar ogranicza przepływ powietrza, ale sam kolektor nie jest pęknięty, a klapki wirowe nie są uszkodzone mechanicznie. Koszty czyszczenia mogą się wahać od 150 zł (za prostsze czyszczenie chemiczne) do nawet 900 zł (za gruntowne czyszczenie mechaniczne z demontażem), w zależności od modelu samochodu i stopnia zabrudzenia.

Wymiana czy spawanie? Co jest lepszym rozwiązaniem dla pękniętego kolektora wydechowego?

Przeczytaj również: Koszt rejestracji samochodu w Polsce: Ile naprawdę zapłacisz?

Ile kosztuje wymiana kolektora ssącego, a ile wydechowego? Przegląd kosztów

Koszty wymiany kolektorów mogą być znaczące i zależą od wielu czynników, w tym od modelu samochodu, dostępności części i skomplikowania samej wymiany. Poniżej przedstawiam orientacyjne zakresy cen:

Warto pamiętać, że podane kwoty to widełki. Na przykład, w przypadku kolektora ssącego, sama wymiana uszczelek to koszt kilkudziesięciu do 200 zł plus robocizna, podczas gdy wymiana całego elementu, zwłaszcza w silnikach z klapkami wirowymi, może być znacznie droższa. Koszt kolektora wydechowego również mocno zależy od materiału i marki samochodu kolektor do popularnego modelu będzie tańszy niż do luksusowego czy sportowego auta.

Profilaktyka to podstawa: jak dbać o kolektory?

• Regularna diagnostyka: Podczas każdego przeglądu poproś mechanika o wizualną kontrolę kolektorów pod kątem pęknięć, nieszczelności i nadmiernego nagaru.
• Kontrola szczelności: Zwracaj uwagę na nietypowe syki, świsty lub zapach spalin w kabinie. To mogą być objawy nieszczelności, które należy jak najszybciej zdiagnozować.
• Czyszczenie nagaru: Jeśli posiadasz silnik Diesla lub benzynowy z bezpośrednim wtryskiem (GDI), rozważ profilaktyczne czyszczenie kolektora ssącego co kilkadziesiąt tysięcy kilometrów. Pomoże to zapobiec poważnym awariom klapek wirowych i spadkowi mocy.
• Właściwa eksploatacja: Unikaj gwałtownego gaszenia silnika po intensywnej jeździe, zwłaszcza w przypadku kolektora wydechowego. Pozwól mu ostygnąć stopniowo.
• Monitorowanie dźwięków: Każda zmiana w dźwięku pracy silnika, zwłaszcza głośne, metaliczne "pierdzenie", powinna skłonić Cię do wizyty w serwisie.
• Jakość paliwa i oleju: Stosowanie dobrej jakości paliwa i regularna wymiana oleju na odpowiedni dla Twojego silnika może ograniczyć powstawanie nagaru.
