Zastanawiasz się, gdzie dokładnie znajduje się katalizator w Twoim samochodzie? To pytanie, choć z pozoru proste, ma kluczowe znaczenie zarówno dla zrozumienia działania pojazdu, jak i w kontekście diagnostyki ewentualnych problemów czy, niestety, coraz częstszych kradzieży. W tym artykule, jako Radosław Cieślak, postaram się w przystępny sposób wyjaśnić Ci, czym jest ta "magiczna puszka", gdzie możesz ją znaleźć w swoim aucie, jak ją rozpoznać i na co zwrócić uwagę, aby uchronić się przed nieprzyjemnymi niespodziankami. Przygotuj się na dawkę praktycznej wiedzy!
Katalizator w samochodzie: Gdzie go szukać i po czym rozpoznać?
- Katalizator zawsze znajduje się w układzie wydechowym, między kolektorem silnika a tłumikiem.
- W nowoczesnych autach benzynowych jest blisko silnika, w starszych lub niektórych Dieslach pod podłogą pojazdu.
- Rozpoznasz go po charakterystycznym kształcie metalowej puszki lub owalnej bańki, często z osłoną termiczną i sondami lambda.
- Liczba i dokładne umiejscowienie katalizatorów mogą się różnić w zależności od typu silnika (np. V6/V8) i norm emisji spalin.
- Objawy awarii lub braku katalizatora to m.in. głośniejsza praca silnika, kontrolka "check engine", spadek mocy i nieprzyjemny zapach spalin.
- Wiedza o jego lokalizacji jest kluczowa w kontekście diagnostyki problemów oraz ochrony przed kradzieżą.
Krótka historia o "magicznej puszce" w Twoim aucie i jej zadaniu
Katalizator, a właściwie reaktor katalityczny, to jeden z najważniejszych elementów układu wydechowego w każdym współczesnym samochodzie. Jego podstawowym zadaniem jest redukcja szkodliwych substancji emitowanych wraz ze spalinami do atmosfery. Dzięki niemu tlenki azotu, tlenek węgla i węglowodory są przekształcane w mniej szkodliwe związki, takie jak azot, dwutlenek węgla i para wodna. Bez sprawnego katalizatora nie tylko szkodzimy środowisku, ale również nie mamy szans na przejście obowiązkowego badania technicznego. To naprawdę kluczowa część, której rola często jest niedoceniana, dopóki nie zacznie sprawiać problemów.

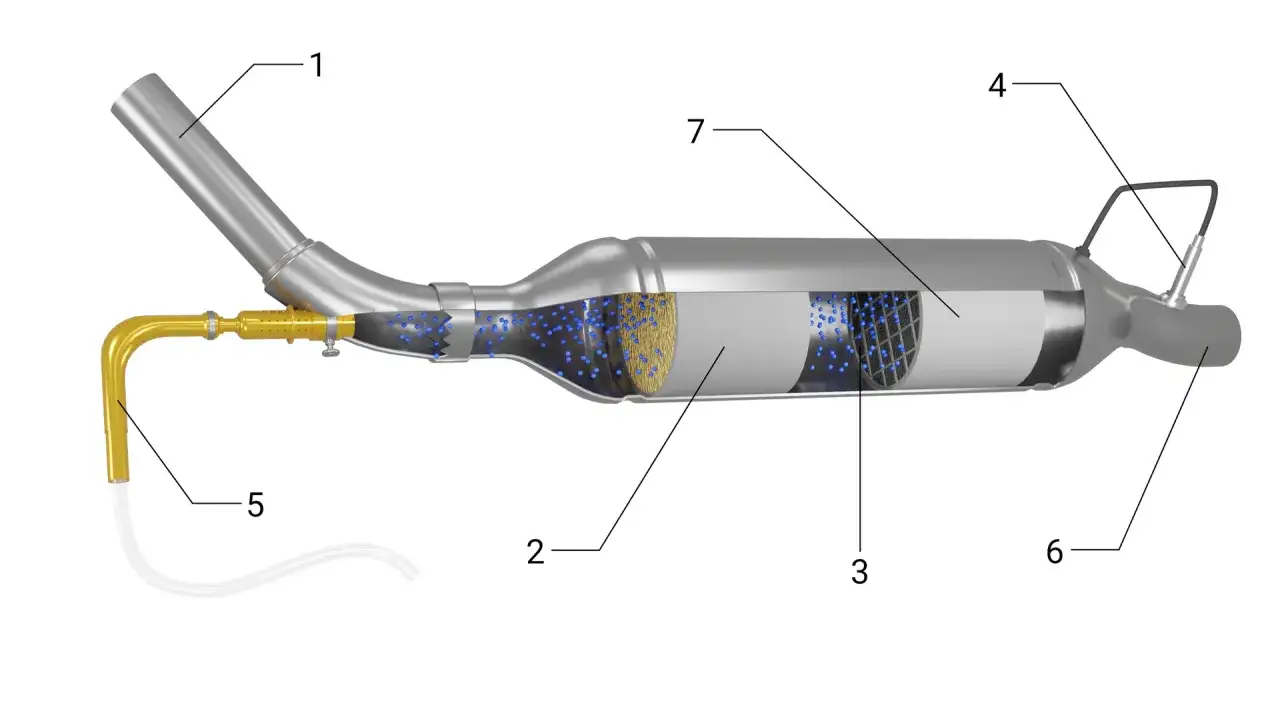

Zrozumienie układu wydechowego: Gdzie jest początek, a gdzie koniec?
Aby zrozumieć, gdzie dokładnie znajduje się katalizator, musimy najpierw krótko omówić budowę układu wydechowego. Cały system zaczyna się od kolektora wydechowego, który zbiera spaliny bezpośrednio z cylindrów silnika. Następnie spaliny trafiają do rur wydechowych, gdzie po drodze napotykają właśnie na katalizator. Za nim, w dalszej części układu, znajdują się tłumiki (środkowy i końcowy), których zadaniem jest wyciszenie hałasu. Zatem katalizator jest zawsze umiejscowiony pomiędzy kolektorem wydechowym a tłumikiem, stanowiąc swego rodzaju "filtr" na drodze spalin.
Kradzież i awaria dwa główne powody, dla których warto wiedzieć, gdzie go szukać
Wiedza o lokalizacji katalizatora staje się coraz bardziej istotna z dwóch głównych powodów. Po pierwsze, ze względu na zawartość cennych metali szlachetnych, takich jak platyna, pallad i rod, katalizatory stały się łakomym kąskiem dla złodziei. Statystyki policyjne jasno pokazują, że problem kradzieży nasila się, a na celowniku są zwłaszcza starsze modele aut japońskich (np. Toyota, Honda) oraz hybrydy, często parkowane na niestrzeżonych parkingach. Złodzieje potrafią wyciąć katalizator w zaledwie kilka minut, pozostawiając właściciela z wysokimi kosztami naprawy.
Po drugie, katalizator, jak każda część, może ulec awarii. Jego uszkodzenie lub zapchanie objawia się szeregiem nieprzyjemnych symptomów, takich jak głośniejsza praca silnika, zapalenie się kontrolki "check engine", spadek mocy czy nieprzyjemny zapach spalin. Zrozumienie, gdzie go szukać, pozwala na wstępną diagnozę i szybką reakcję, zanim problem się pogłębi.
Jak krok po kroku znaleźć katalizator w swoim samochodzie
Teraz, gdy już wiesz, dlaczego lokalizacja katalizatora jest tak ważna, przejdźmy do konkretów. Gdzie dokładnie go szukać? Otóż, w zależności od konstrukcji pojazdu, możemy wyróżnić dwie główne typowe lokalizacje.
Typowa lokalizacja nr 1: Tuż za silnikiem dlaczego tak blisko?
W większości nowoczesnych samochodów osobowych z silnikami benzynowymi katalizator znajdziesz bardzo blisko silnika, zaraz za kolektorem wydechowym. Dlaczego tak blisko? To proste aby katalizator mógł efektywnie pracować i redukować szkodliwe substancje, musi osiągnąć odpowiednio wysoką temperaturę roboczą, wynoszącą około 300°C. Umieszczenie go tuż przy silniku pozwala na szybkie nagrzewanie się, co jest kluczowe dla spełniania coraz bardziej rygorystycznych norm emisji spalin, zwłaszcza tuż po uruchomieniu zimnego silnika.
Typowa lokalizacja nr 2: Pod podłogą w jakich autach się tego spodziewać?

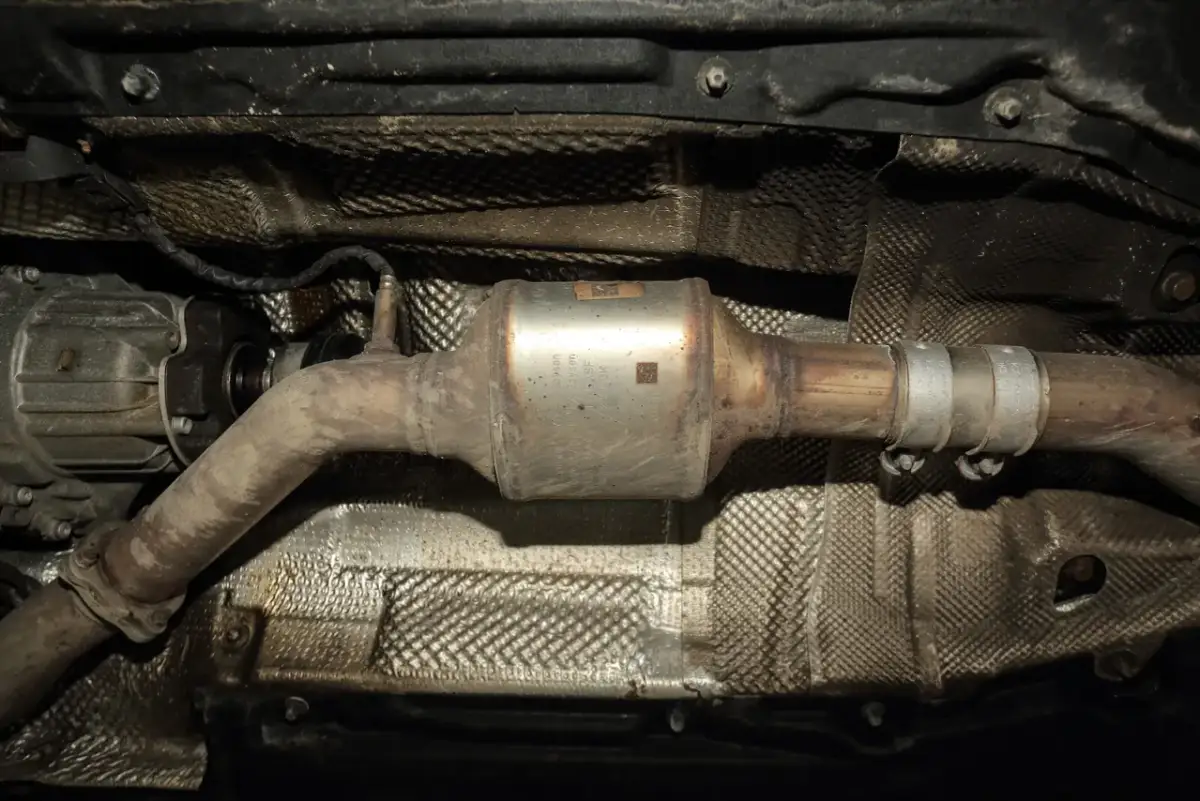

W starszych modelach samochodów, a także w niektórych konstrukcjach, zwłaszcza z silnikami Diesla, katalizator może być umiejscowiony nieco dalej od silnika, pod podłogą pojazdu. Zazwyczaj znajduje się on mniej więcej na wysokości przednich foteli, w środkowej części podwozia. Chociaż ta lokalizacja jest mniej optymalna pod względem szybkości nagrzewania, była powszechnie stosowana przez lata. Warto pamiętać, że w przypadku Diesli, często obok katalizatora znajdziemy również filtr cząstek stałych (DPF), który bywa z nim zintegrowany lub umieszczony w bliskiej odległości.

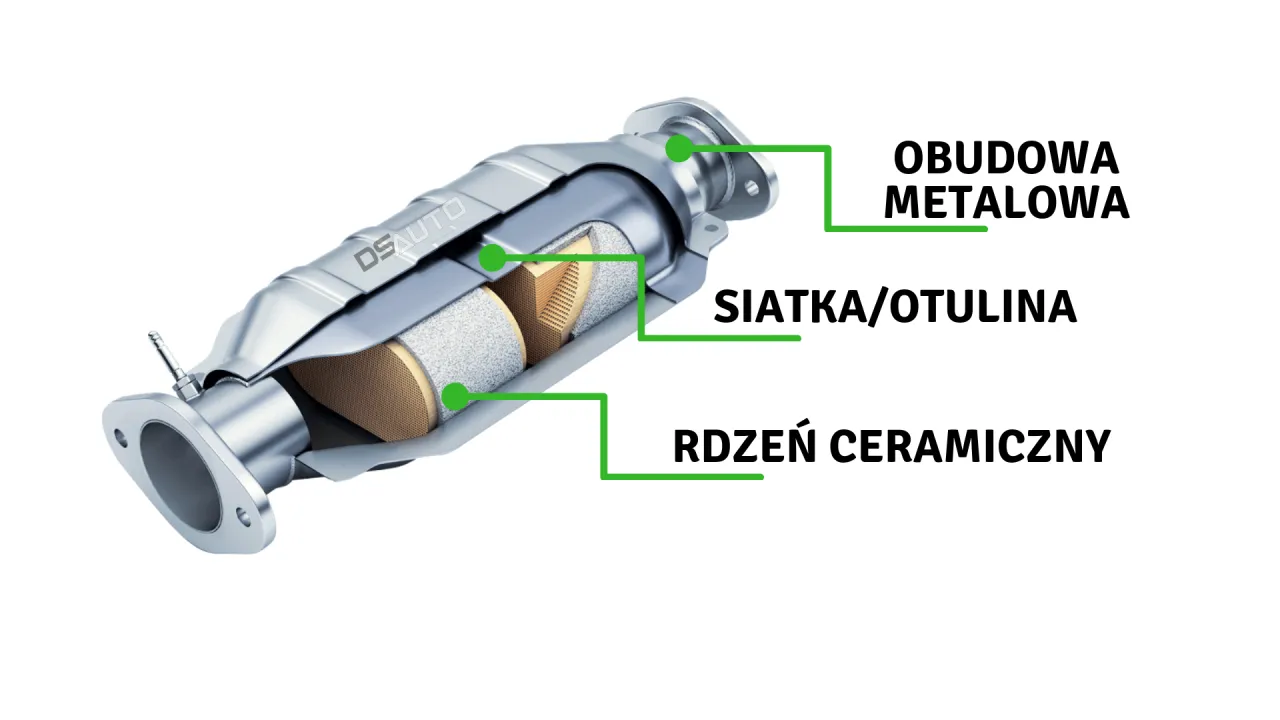

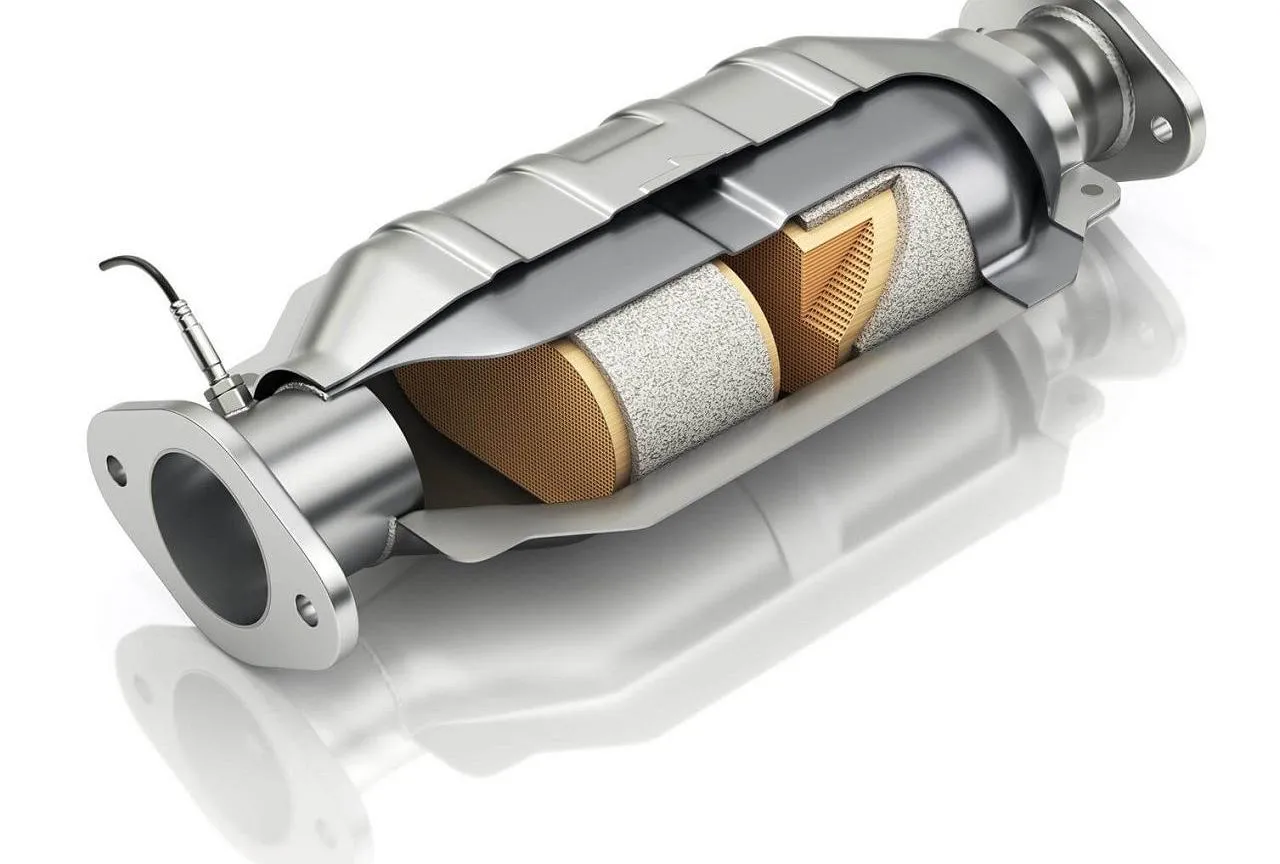

Po czym go rozpoznać? Charakterystyczny kształt i elementy towarzyszące (sondy lambda, osłony)
Katalizator ma dość charakterystyczny wygląd, który pozwala go odróżnić od innych elementów układu wydechowego. Oto kluczowe cechy, na które warto zwrócić uwagę:
- Kształt: Najczęściej przypomina metalową puszkę lub spłaszczoną, owalną bańkę.
- Materiał: Jest wykonany ze stali nierdzewnej, co zapewnia mu odporność na wysoką temperaturę i korozję.
- Podłączenie: Z obu stron wchodzą i wychodzą z niego rury układu wydechowego.
- Osłona termiczna: Bardzo często jest otoczony metalową osłoną termiczną, która chroni podwozie przed nadmiernym nagrzewaniem.
- Sondy lambda: Przed i za katalizatorem zazwyczaj wkręcone są sondy lambda. To niewielkie czujniki, które monitorują skład spalin i sygnalizują ewentualne nieprawidłowości w pracy katalizatora. Ich obecność jest mocnym wskaźnikiem, że patrzysz na katalizator.
Praktyczny przewodnik: Czy potrzebuję kanału lub podnośnika, aby go zobaczyć?
Aby dokładnie obejrzeć katalizator i ocenić jego stan, zazwyczaj potrzebny jest kanał lub podnośnik. Dzięki temu uzyskasz swobodny dostęp do podwozia i będziesz mógł dokładnie przyjrzeć się elementowi. Jednakże, jeśli chcesz jedynie zorientować się, gdzie mniej więcej się znajduje, w niektórych samochodach można go dostrzec, zaglądając pod samochód z zachowaniem wszelkich zasad bezpieczeństwa. Pamiętaj jednak, że to nie zastąpi profesjonalnej inspekcji. Nigdy nie wchodź pod samochód podniesiony jedynie na lewarku! Bezpieczeństwo jest najważniejsze.
Czy katalizator zawsze jest w tym samym miejscu? Różnice, o których musisz wiedzieć
Chociaż podałem dwie najczęstsze lokalizacje, warto wiedzieć, że umiejscowienie katalizatora może się różnić w zależności od kilku czynników. Konstruktorzy samochodów stale poszukują optymalnych rozwiązań, aby sprostać coraz bardziej wyśrubowanym normom emisji spalin.
Silnik benzynowy vs. Diesel subtelne różnice w umiejscowieniu
Jak już wspomniałem, w silnikach benzynowych katalizator jest zazwyczaj umieszczony bliżej silnika, aby jak najszybciej osiągnąć temperaturę roboczą. W przypadku silników Diesla, ze względu na nieco inną charakterystykę spalin i potrzebę zastosowania dodatkowych systemów (jak np. DPF czy systemy SCR z AdBlue), katalizator może być umiejscowiony dalej, pod podłogą, lub nawet zintegrowany z innymi elementami układu oczyszczania spalin. Nie ma tu jednej sztywnej reguły, ale tendencja jest wyraźna.
Jeden czy dwa? Kiedy w aucie montuje się podwójne katalizatory (V6, V8)
W samochodach wyposażonych w silniki o większej liczbie cylindrów, takich jak V6 czy V8, często montuje się dwa katalizatory. Dzieje się tak, ponieważ silniki te mają dwa rzędy cylindrów, a każdy z nich wymaga osobnego układu wydechowego, prowadzącego do własnego katalizatora. W takim przypadku znajdziesz po jednym katalizatorze dla każdego rzędu cylindrów, co oznacza, że są one umiejscowione symetrycznie po obu stronach podwozia.
Nowoczesne rozwiązania: Katalizator zintegrowany z kolektorem lub filtrem DPF/GPF
W najnowszych pojazdach, spełniających rygorystyczne normy Euro 5 i Euro 6, producenci stosują coraz bardziej zaawansowane rozwiązania. Coraz częściej spotykamy się z katalizatorem zintegrowanym z kolektorem wydechowym. Takie rozwiązanie pozwala na jeszcze szybsze nagrzewanie się katalizatora. Ponadto, w wielu nowoczesnych autach, zwłaszcza z silnikami Diesla (DPF) i benzynowymi (GPF), katalizator jest zintegrowany z filtrem cząstek stałych, tworząc jeden, złożony element oczyszczający spaliny.
Stare vs. nowe modele aut: Jak normy Euro zmieniły położenie katalizatorów
Ewolucja norm emisji spalin (od Euro 1 do obecnego Euro 6) miała ogromny wpływ na konstrukcję i umiejscowienie katalizatorów. W miarę zaostrzania się przepisów, inżynierowie musieli szukać sposobów na jak najszybsze aktywowanie katalizatora po uruchomieniu silnika. To właśnie dlatego w starszych autach katalizator mógł być umieszczony dalej, pod podłogą, natomiast w nowszych modelach został on przesunięty bliżej silnika, często integrowany z kolektorem. To bezpośredni efekt dążenia do minimalizacji emisji szkodliwych substancji, zwłaszcza w początkowej fazie pracy silnika.
Nie tylko lokalizacja: Sygnały problemów z katalizatorem
Wiedza o tym, gdzie jest katalizator, to jedno, ale równie ważne jest rozpoznanie sygnałów, które mogą świadczyć o jego awarii. Jako doświadczony mechanik, widziałem już wiele przypadków, w których te objawy były ignorowane, prowadząc do poważniejszych i droższych problemów.
Głośniejsza praca silnika pierwszy i najbardziej oczywisty objaw
Jeśli nagle zauważysz, że Twój samochód pracuje znacznie głośniej niż zwykle, zwłaszcza podczas przyspieszania, to może być pierwszy sygnał problemów z katalizatorem. Uszkodzony lub, co gorsza, brakujący katalizator (np. po kradzieży) znacznie zmniejsza tłumienie dźwięku, co prowadzi do wyraźnego wzrostu hałasu wydobywającego się z układu wydechowego. Dźwięk ten często jest metaliczny i bardziej "pusty".
Kontrolka "Check Engine": Co próbują Ci powiedzieć sondy lambda?
Jednym z najczęstszych i najbardziej jednoznacznych objawów problemów z katalizatorem jest zapalenie się kontrolki "check engine" na desce rozdzielczej. Dzieje się tak, ponieważ sondy lambda, umieszczone przed i za katalizatorem, monitorują skład spalin. Jeśli katalizator nie działa prawidłowo (np. jest zapchany lub uszkodzony), sondy wykrywają nieprawidłową różnicę w składzie spalin, co komputer interpretuje jako błąd i sygnalizuje go kontrolką. To jasny sygnał, że coś jest nie tak i wymaga sprawdzenia.
Spadek mocy i większe spalanie: Kiedy zapchany katalizator "dusi" Twój silnik
Zapchany katalizator działa jak korek w układzie wydechowym. Ogranicza on swobodny przepływ spalin, co prowadzi do wzrostu ciśnienia wstecznego w układzie. Efektem jest zmniejszenie mocy silnika, ponieważ spaliny nie są efektywnie usuwane, a silnik "dusi się". Dodatkowo, aby utrzymać dotychczasową dynamikę, musisz mocniej wciskać pedał gazu, co skutkuje zwiększonym zużyciem paliwa. To klasyczny objaw, który często jest mylony z innymi problemami z silnikiem.
Dziwny zapach z rury wydechowej? To może być znak ostrzegawczy
Jeśli z rury wydechowej wydobywa się nieprzyjemny zapach siarki, przypominający zgniłe jaja, to niemal pewny znak, że katalizator nie pracuje prawidłowo. Jego zadaniem jest przekształcanie siarkowodoru w mniej szkodliwe związki. Gdy katalizator jest uszkodzony, proces ten nie zachodzi efektywnie, a charakterystyczny zapach staje się wyczuwalny. Nie ignoruj tego sygnału to Twoje auto próbuje Ci coś powiedzieć!
Co zrobić, gdy podejrzewasz awarię lub kradzież katalizatora
Podejrzenie awarii lub, co gorsza, kradzieży katalizatora to stresująca sytuacja. Ważne jest, aby działać rozważnie i bezpiecznie.
Bezpieczna diagnostyka: Jak potwierdzić swoje obawy bez wizyty u mechanika?
Zanim udasz się do warsztatu, możesz przeprowadzić kilka prostych, bezpiecznych czynności, aby wstępnie potwierdzić swoje obawy:
- Wizualne sprawdzenie: Jeśli masz możliwość bezpiecznego zajrzenia pod samochód (np. na kanale u znajomego, nigdy na lewarku!), sprawdź fizyczną obecność katalizatora. Szukaj wspomnianej wcześniej metalowej puszki lub bańki. Zwróć uwagę, czy nie ma śladów cięcia rur wydechowych.
- Nasłuchiwanie: Przy uruchomionym silniku posłuchaj, czy z okolic podwozia nie dochodzą nietypowe, głośne dźwięki, zwłaszcza metaliczne rezonowanie.
- Kontrolki: Sprawdź, czy na desce rozdzielczej nie świeci się kontrolka "check engine".
- Zapach: Zwróć uwagę na zapach spalin czy nie ma charakterystycznego zapachu siarki.
Pamiętaj, aby nie podejmować żadnych skomplikowanych napraw ani demontażu bez odpowiednich narzędzi i wiedzy. Bezpieczeństwo jest priorytetem!
Kiedy wizyta w warsztacie jest absolutnie konieczna?
Profesjonalna diagnostyka w warsztacie jest absolutnie niezbędna, jeśli:
- Objawy awarii (hałas, spadek mocy, dziwny zapach) utrzymują się lub nasilają.
- Świeci się kontrolka "check engine".
- Istnieje uzasadnione podejrzenie kradzieży katalizatora (np. po wizualnym sprawdzeniu).
Pamiętaj, że samochód bez sprawnego katalizatora nie przejdzie obowiązkowego badania technicznego, a jazda nim jest nieekologiczna i może prowadzić do dalszych uszkodzeń silnika. Im szybciej zareagujesz, tym lepiej dla Twojego portfela i środowiska.
Przeczytaj również: Ile czasu na przerejestrowanie samochodu w 2024? Uniknij kar!
Jak chronić auto przed kradzieżą? Skuteczne i proste metody zabezpieczeń
Niestety, kradzieże katalizatorów to realne zagrożenie. Oto kilka praktycznych porad, które mogą pomóc Ci chronić swoje auto:
- Parkuj w dobrze oświetlonych i monitorowanych miejscach: Złodzieje unikają miejsc, gdzie mogą być łatwo zauważeni.
- Korzystaj z parkingów strzeżonych: Jeśli masz taką możliwość, to najbezpieczniejsza opcja.
- Rozważ fizyczne zabezpieczenia antykradzieżowe: Na rynku dostępne są specjalne osłony katalizatora, które utrudniają jego wycięcie.
- Systemy alarmowe z czujnikami przechyłu: Niektóre alarmy samochodowe posiadają czujniki przechyłu, które uruchomią syrenę, gdy samochód zostanie podniesiony (np. na lewarku).
- Parkuj tak, aby utrudnić dostęp: Jeśli parkujesz przy krawężniku, staraj się parkować stroną z katalizatorem bliżej niego, aby ograniczyć przestrzeń do pracy złodziejom.
