Przegrzewa się? Znajdź czujnik wentylatora chłodnicy w 4 krokach

Jeśli Twój wentylator chłodnicy działa nieprawidłowo nie włącza się wcale, pracuje bez przerwy, a może po prostu masz podejrzenia, że coś jest nie tak z odczytami temperatury ten artykuł jest dla Ciebie. Pokażę Ci, gdzie najczęściej znajduje się czujnik odpowiedzialny za pracę wentylatora, jak go rozpoznać i co możesz zrobić, gdy już go zlokalizujesz. To praktyczny przewodnik, który pomoże Ci w diagnostyce i, być może, w samodzielnej naprawie.

Dlaczego ten czujnik jest tak ważny dla silnika?

Czujnik temperatury płynu chłodzącego, czy też termowłącznik, to jeden z kluczowych elementów układu chłodzenia, który ma bezpośredni wpływ na żywotność i efektywność pracy silnika. Jego głównym zadaniem jest monitorowanie temperatury płynu chłodzącego i przekazywanie tych informacji dalej albo bezpośrednio do wentylatora, albo do sterownika silnika (ECU). Dzięki temu silnik może pracować w optymalnym zakresie temperatur, co zapobiega zarówno przegrzewaniu się, które może prowadzić do poważnych uszkodzeń, jak i niedogrzewaniu, wpływającemu negatywnie na spalanie i zużycie komponentów. Zatem, prawidłowe działanie tego małego elementu jest absolutnie fundamentalne dla zdrowia Twojej jednostki napędowej.

Termowłącznik a czujnik temperatury: poznaj różnicę, by nie szukać w złym miejscu

Zacznijmy od podstaw, bo to klucz do skutecznych poszukiwań. W motoryzacji często spotykamy się z dwoma rodzajami elementów, które użytkownicy potocznie nazywają "czujnikiem wentylatora chłodnicy", choć pełnią nieco odmienne funkcje i występują w różnych typach pojazdów. Mowa tu o termowłączniku i czujniku temperatury płynu chłodzącego (ECT).

W starszych samochodach, zazwyczaj do lat 90. i wczesnych 2000., wentylator chłodnicy był sterowany przez termowłącznik. Jest to proste urządzenie bimetaliczne, które po osiągnięciu określonej temperatury płynu chłodzącego, zamyka obwód elektryczny i bezpośrednio włącza wentylator. Kiedy temperatura spadnie, obwód zostaje otwarty, a wentylator się wyłącza. Termowłącznik najczęściej znajdziesz wkręcony bezpośrednio w chłodnicę.

W nowszych konstrukcjach, praktycznie we wszystkich współczesnych samochodach, rolę tę przejął czujnik temperatury płynu chłodzącego (ECT - Engine Coolant Temperature sensor). Ten czujnik nie włącza wentylatora bezpośrednio. Zamiast tego, mierzy temperaturę płynu i wysyła sygnał elektryczny (zazwyczaj zmieniającą się rezystancję) do sterownika silnika (ECU). To właśnie ECU, na podstawie danych z czujnika ECT oraz innych parametrów (np. prędkości pojazdu, obciążenia silnika, włączonej klimatyzacji), decyduje o tym, kiedy i z jaką prędkością uruchomić wentylator. Zrozumienie tej różnicy jest kluczowe, ponieważ termowłącznika będziesz szukać w chłodnicy, natomiast czujnika ECT raczej w okolicy silnika lub termostatu, a jego diagnostyka będzie wymagała nieco innego podejścia.

Gdzie szukać czujnika wentylatora w Twoim samochodzie?

Lokalizacja czujnika wentylatora chłodnicy nie jest zawsze taka sama i zależy od konstrukcji samochodu, a także od tego, czy mamy do czynienia z klasycznym termowłącznikiem, czy nowoczesnym czujnikiem ECT. Oto najczęstsze miejsca, w których ja sam szukam tego elementu.

Miejsce #1: Klasyka gatunku, czyli czujnik wkręcony w chłodnicę

To jest najbardziej intuicyjne i zarazem najstarsze miejsce montażu. Jeśli masz starszy samochód, z dużym prawdopodobieństwem znajdziesz termowłącznik wkręcony bezpośrednio w chłodnicę. Zazwyczaj jest on umieszczony w jej bocznej lub dolnej części, po stronie pasażera lub kierowcy. Szukaj elementu z dwoma lub trzema pinami, do którego podłączona jest wiązka elektryczna. Jego zadaniem jest bezpośrednie włączanie wentylatora, gdy płyn chłodzący osiągnie określoną temperaturę.

Miejsce #2: W sercu układu: poszukiwania w okolicy termostatu

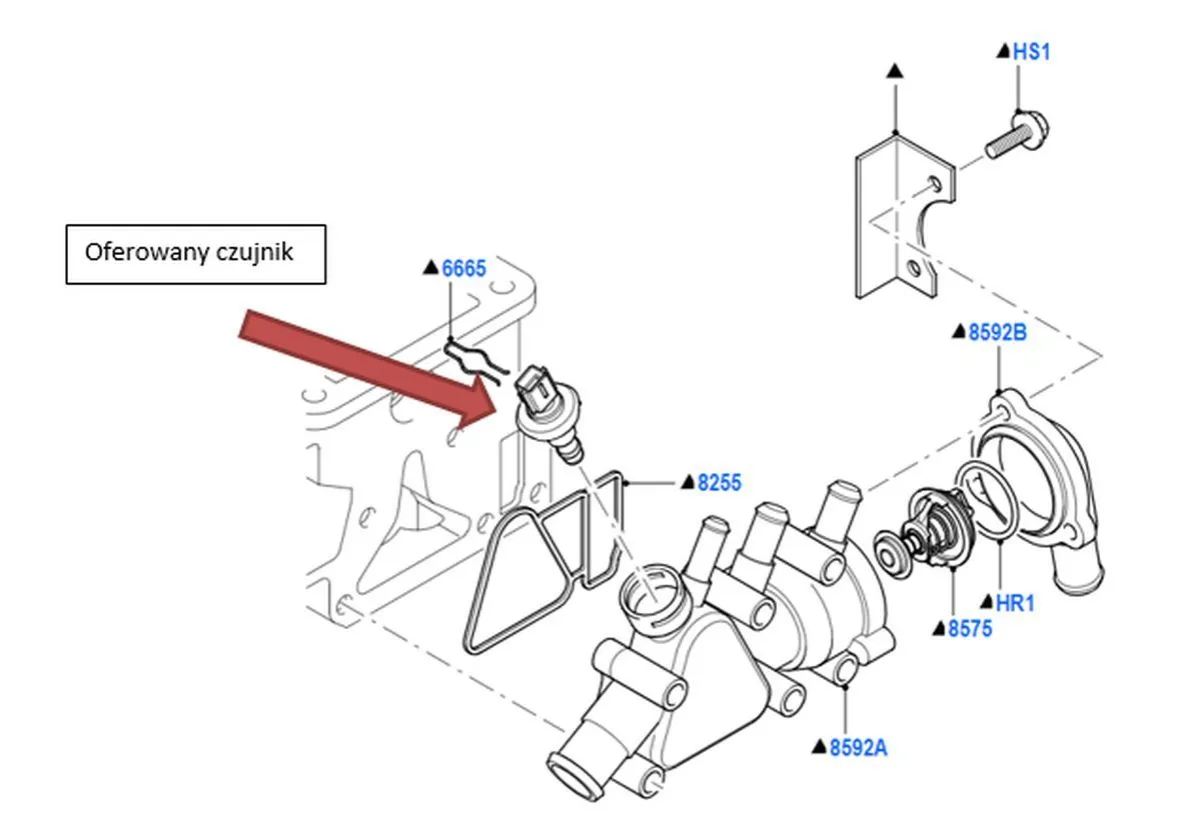

W nowszych samochodach, gdzie mamy do czynienia z czujnikiem ECT, bardzo często jest on zlokalizowany w obudowie termostatu lub w jej bezpośrednim sąsiedztwie. Obudowa termostatu to zazwyczaj plastikowy lub metalowy element, przez który przepływa płyn chłodzący, a który znajduje się blisko silnika, często w miejscu, gdzie górny wąż chłodnicy łączy się z silnikiem. Czujnik jest w nią wkręcony, ponieważ to właśnie w tym miejscu płyn ma najbardziej reprezentatywną temperaturę dla pracy silnika.

Miejsce #3: Bezpośrednio przy silniku w głowicy lub bloku

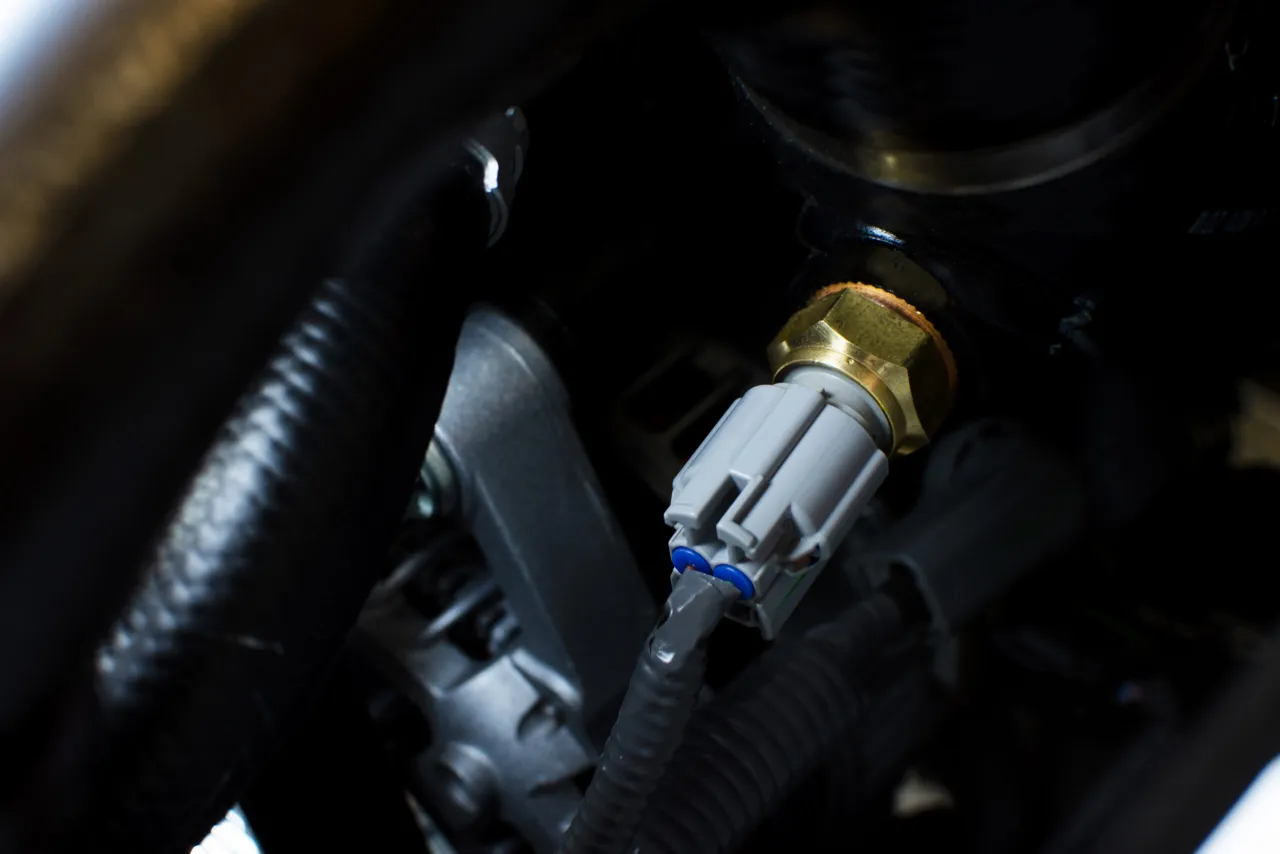

Inną popularną lokalizacją dla czujnika ECT jest bezpośrednie wkręcenie go w korpus silnika w głowicę lub blok. Szukaj go w kanałach wodnych silnika, często w tylnej części głowicy lub w okolicy kolektora dolotowego. Ta lokalizacja zapewnia bardzo precyzyjny pomiar temperatury płynu chłodzącego opuszczającego silnik, co jest kluczowe dla sterownika ECU do zarządzania pracą wentylatora i innych systemów silnika.

Miejsce #4: Na drodze płynu, czyli montaż na wężach układu chłodzenia

Rzadziej, ale również spotykane, jest umieszczenie czujnika temperatury płynu chłodzącego w specjalnym króćcu montowanym na jednym z głównych węży wodnych. Najczęściej jest to górny wąż, który prowadzi od silnika do chłodnicy. Króciec ten to zazwyczaj plastikowy element, w który wkręcony jest czujnik, a przez który przepływa płyn. Jest to rozwiązanie, które również pozwala na efektywny pomiar temperatury płynu, zanim trafi on do chłodnicy.

Jak rozpoznać właściwy czujnik? Praktyczny przewodnik

Kiedy już wiesz, gdzie szukać, musisz umieć rozpoznać, czy to na pewno ten właściwy element. Na podstawie mojego doświadczenia, mogę podpowiedzieć, na co zwrócić szczególną uwagę.

Na co zwrócić uwagę? Charakterystyczny wygląd i budowa czujnika

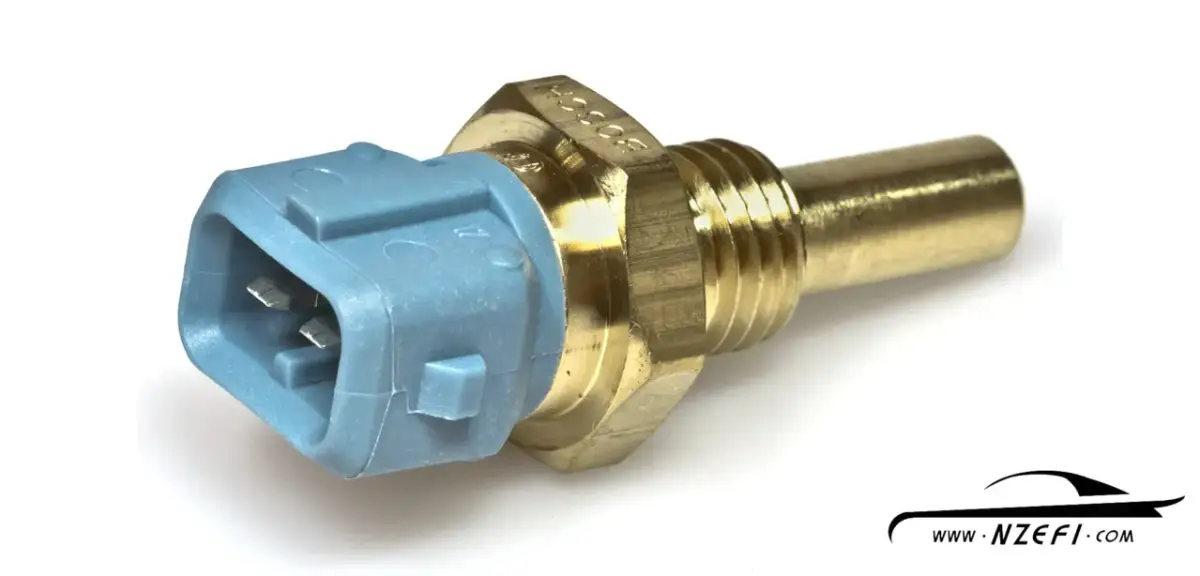

Typowy czujnik temperatury płynu chłodzącego, niezależnie od tego, czy jest to termowłącznik, czy czujnik ECT, ma dość charakterystyczny wygląd. Zazwyczaj składa się z mosiężnego, gwintowanego korpusu, który jest wkręcany w chłodnicę, obudowę termostatu, blok silnika lub króciec. Z drugiej strony, tej wystającej na zewnątrz, znajduje się plastikowa wtyczka. Kolor tej plastikowej części często bywa specyficzny dla danego producenta na przykład w Grupie VAG (Volkswagen, Audi, Skoda, Seat) często spotyka się czujniki z zieloną, niebieską lub czarną wtyczką. Warto zwrócić uwagę na ten detal, ponieważ może on pomóc w szybkiej identyfikacji odpowiedniej części.

Ile pinów ma wtyczka i dlaczego ma to znaczenie?

Liczba pinów we wtyczce czujnika również ma znaczenie i może wiele powiedzieć o jego funkcji. Najczęściej spotykamy czujniki z dwoma lub trzema pinami.

• Dwa piny: To zazwyczaj prostsze czujniki, takie jak termowłączniki, które działają na zasadzie włącz/wyłącz. Jeden pin to zasilanie, drugi to sygnał do wentylatora. W przypadku czujników ECT, dwa piny mogą oznaczać, że czujnik wysyła jeden sygnał do ECU.
• Trzy piny: Czujniki z trzema pinami są bardziej zaawansowane. Często oznaczają, że jeden czujnik pełni dwie funkcje lub wysyła dwa niezależne sygnały. Przykładowo, może to być jeden czujnik, który jednocześnie dostarcza sygnał temperatury do ECU (dla sterowania silnikiem i wentylatorem) oraz osobny sygnał do wskaźnika temperatury na desce rozdzielczej. Dzięki temu, w przypadku awarii jednej funkcji, druga może nadal działać. Zawsze warto sprawdzić schemat elektryczny konkretnego modelu samochodu, aby dokładnie zrozumieć przeznaczenie każdego pinu.

Przykładowe lokalizacje w najpopularniejszych autach w Polsce (VW, Opel, Ford)

Jako że pracuję z wieloma autami, mogę podać kilka przykładów z popularnych modeli na polskim rynku:

• Volkswagen Golf (np. III, IV, V), Skoda Octavia (I, II): W starszych modelach (np. Golf III, Octavia I) często spotykamy termowłącznik w chłodnicy. W nowszych generacjach (Golf IV/V, Octavia II) czujnik temperatury płynu chłodzącego (ECT) zazwyczaj znajduje się w obudowie termostatu, która jest umiejscowiona z boku silnika, często od strony skrzyni biegów. Bywa też, że jest wkręcony w króciec wodny wychodzący z głowicy.
• Opel Astra (F, G, H): W Astrze F termowłącznik również często był w chłodnicy. W nowszych generacjach, takich jak Astra G czy H, czujnik ECT jest zazwyczaj umieszczony w obudowie termostatu lub w króćcu wodnym, który jest częścią układu chłodzenia silnika.
• Ford Focus (I, II): W Fordach Focusach czujnik ECT często znajduje się w obudowie termostatu, która jest zintegrowana z silnikiem, zazwyczaj w przedniej części, blisko rozrządu. W niektórych wersjach silnikowych może być również umiejscowiony w głowicy silnika.

Pamiętaj, że to tylko ogólne przykłady. Zawsze warto sprawdzić dokładną lokalizację w instrukcji serwisowej dla konkretnego rocznika i wersji silnikowej Twojego pojazdu.

Czy to na pewno czujnik? Poznaj typowe objawy awarii

Zanim zaczniesz szukać czujnika, warto upewnić się, że to właśnie on jest przyczyną problemów. Na podstawie mojego doświadczenia, mogę wskazać kilka najczęstszych objawów, które sugerują awarię czujnika wentylatora chłodnicy.

Wentylator milczy jak grób, a temperatura rośnie: objaw numer jeden

To chyba najbardziej niepokojący i najczęściej spotykany objaw. Jeśli wentylator chłodnicy nie włącza się, mimo że silnik osiągnął wysoką temperaturę (np. stoisz w korku, jedziesz wolno w upale), a wskaźnik temperatury na desce rozdzielczej niebezpiecznie zbliża się do czerwonego pola, to bardzo silny sygnał, że czujnik (lub termowłącznik) nie działa. Wadliwy czujnik nie wysyła sygnału do wentylatora lub do ECU, co uniemożliwia jego uruchomienie. Konsekwencje mogą być katastrofalne od uszkodzenia uszczelki pod głowicą po zatarcie silnika.

Chłodzenie na okrągło? Gdy wentylator nie chce przestać pracować

Paradoksalnie, problemem może być również sytuacja odwrotna wentylator chłodnicy pracuje bez przerwy, nawet na zimnym silniku, tuż po uruchomieniu. Dzieje się tak, gdy uszkodzony czujnik wysyła do ECU stały sygnał o przegrzaniu silnika, nawet jeśli rzeczywista temperatura jest niska. ECU, interpretując te błędne dane, non-stop włącza wentylator. Skutkiem tego jest nie tylko zwiększone zużycie energii (i paliwa), ale przede wszystkim niedogrzewanie silnika, co negatywnie wpływa na jego żywotność, spalanie i emisję spalin.

Fałszywe odczyty na desce rozdzielczej i kontrolka "check engine"

Wahania lub całkowicie błędne wskazania wskaźnika temperatury na desce rozdzielczej to kolejny sygnał. Jeśli wskazówka skacze, pokazuje skrajne wartości lub po prostu "stoi w miejscu", mimo że silnik pracuje, to może świadczyć o problemie z czujnikiem. W nowszych autach, awaria czujnika ECT bardzo często skutkuje również zapaleniem się kontrolki "check engine" (MIL Malfunction Indicator Lamp). Dzieje się tak, ponieważ ECU otrzymuje nieprawidłowe dane, co prowadzi do błędów w jego pamięci. Niewłaściwe dane z czujnika mogą również wpływać na inne aspekty pracy silnika, takie jak problemy z rozruchem (zarówno zimnego, jak i ciepłego silnika), ponieważ ECU nie wie, jaką dawkę paliwa podać.

Znalazłeś czujnik? Oto co możesz zrobić dalej

Gratuluję! Zlokalizowanie czujnika to już połowa sukcesu. Teraz możemy przejść do wstępnej diagnostyki, którą w wielu przypadkach możesz wykonać samodzielnie. Pamiętaj jednak o bezpieczeństwie!

Szybki test, który możesz wykonać samodzielnie

Zanim zaczniesz, upewnij się, że silnik jest zimny, a akumulator odłączony, aby uniknąć przypadkowego uruchomienia wentylatora lub porażenia prądem. Pamiętaj, że to są jedynie wstępne testy i nie zawsze dają jednoznaczną diagnozę.

1. Dla termowłącznika (w chłodnicy):
   • Zlokalizuj termowłącznik i odłącz od niego wtyczkę elektryczną.
   • Przygotuj kawałek przewodu elektrycznego.
   • Włącz zapłon (nie uruchamiaj silnika).
   • Zewrzyj ze sobą dwa piny we wtyczce, którą odłączyłeś od termowłącznika (nie w termowłączniku!). Jeśli wentylator się włączy, oznacza to, że instalacja elektryczna i sam wentylator są sprawne. Prawdopodobnie uszkodzony jest termowłącznik. Jeśli wentylator się nie włączy, problem leży gdzie indziej (bezpiecznik, przekaźnik, silnik wentylatora).
2. Dla czujnika temperatury płynu chłodzącego (ECT):
   • Zlokalizuj czujnik ECT i odłącz od niego wtyczkę.
   • Użyj multimetru ustawionego na pomiar rezystancji (omy).
   • Podłącz sondy multimetru do pinów czujnika.
   • Odczytaj wartość rezystancji. Następnie, jeśli masz dostęp do gorącej wody (np. zagotowanej w czajniku, ale ostrożnie!), zanurz końcówkę czujnika w gorącej wodzie (nie zanurzaj wtyczki!). Rezystancja powinna znacząco spaść wraz ze wzrostem temperatury.
   • Ważne: Aby dokładnie zdiagnozować czujnik ECT, potrzebujesz tabeli wartości rezystancji dla konkretnego modelu czujnika w różnych temperaturach. Bez niej, odczyt rezystancji jest tylko ogólnym wskazaniem, czy czujnik reaguje na temperaturę.

Kiedy poszukiwania i prosta diagnoza to za mało i czas na wizytę u mechanika?

Mimo że wiele możesz sprawdzić samodzielnie, są sytuacje, w których profesjonalna pomoc jest niezbędna. Jeśli Twoje testy są niejednoznaczne, objawy utrzymują się, lub co gorsza, zapala się kontrolka "check engine", to znak, że czas udać się do mechanika. Profesjonalny warsztat dysponuje specjalistycznym sprzętem diagnostycznym (np. komputerem diagnostycznym), który pozwoli na precyzyjne odczytanie kodów błędów z ECU i sprawdzenie parametrów pracy czujnika w czasie rzeczywistym. Mechanik będzie w stanie szybko i skutecznie zlokalizować usterkę, niezależnie od tego, czy problem leży w samym czujniku, okablowaniu, przekaźniku czy sterowniku silnika.

Jak unikać problemów z chłodzeniem w przyszłości?

Zawsze powtarzam, że prewencja jest lepsza niż leczenie, a w przypadku układu chłodzenia silnika to powiedzenie ma szczególne znaczenie. Kilka prostych nawyków może uchronić Cię przed kosztownymi awariami.

Regularna kontrola układu chłodzenia jako najlepsza prewencja

Najlepszym sposobem na uniknięcie problemów z chłodzeniem jest regularna kontrola całego układu. Nie chodzi tu o skomplikowane czynności, ale o proste, rutynowe sprawdzenia, które możesz wykonać sam. Zwracaj uwagę na:

• Poziom płynu chłodzącego: Regularnie sprawdzaj poziom płynu w zbiorniczku wyrównawczym (na zimnym silniku!). Ubytki mogą świadczyć o nieszczelnościach.
• Stan węży i opasek: Oglądaj węże układu chłodzenia czy nie są spękane, twarde, spuchnięte lub miękkie. Sprawdź, czy opaski są dobrze dokręcone.
• Stan chłodnicy: Zwróć uwagę, czy chłodnica nie jest uszkodzona, zabrudzona liśćmi czy owadami, co mogłoby ograniczać przepływ powietrza.
• Kolor płynu chłodzącego: Płyn powinien być czysty i mieć swój charakterystyczny kolor. Mętny lub brązowy płyn może wskazywać na korozję lub obecność oleju w układzie.

Takie proste kontrole, wykonywane co kilka tygodni, mogą wcześnie wykryć potencjalne problemy, zanim przerodzą się w poważną awarię.
