Kondensator do silnika 1.1 kW: Ile µF i jak uniknąć awarii?

Wybór odpowiedniego kondensatora do silnika elektrycznego o mocy 1.1 kW może wydawać się skomplikowany, ale jest kluczowy dla jego prawidłowego działania i długowieczności. Ten kompleksowy przewodnik ma za zadanie rozwiać wszelkie wątpliwości, dostarczając konkretnych wartości i praktycznych wskazówek. Dzięki niemu rozwiążesz problemy z uruchomieniem lub niestabilną pracą silnika, a także zapobiegniesz kosztownym uszkodzeniom.

Rola kondensatora w silniku jednofazowym bez niego ani rusz!

Skutki złego wyboru: od braku mocy po spalenie silnika

Złe dobranie kondensatora to nie tylko drobna niedogodność, ale realne zagrożenie dla silnika i jego efektywności. Jako praktyk, widziałem wiele przypadków, gdzie pozornie niewielki błąd w doborze pojemności czy napięcia prowadził do poważnych awarii. Oto najczęstsze negatywne konsekwencje:

• Problemy ze startem: Silnik buczy, "mieli", ale nie rusza lub wymaga ręcznego popchnięcia wału. To klasyczny objaw zbyt małej pojemności lub uszkodzonego kondensatora.
• Brak mocy i przegrzewanie: Silnik pracuje, ale nie osiąga pełnej mocy, szybko się nagrzewa. Może to być wynik zarówno zbyt małej, jak i zbyt dużej pojemności kondensatora, która prowadzi do nieefektywnej pracy.
• Nierówna praca i wibracje: Niewłaściwa pojemność może powodować niestabilną pracę silnika, prowadząc do nadmiernych wibracji i obciążenia mechanicznego.
• Uszkodzenie uzwojenia: Zbyt duża pojemność kondensatora może doprowadzić do przepływu zbyt dużego prądu przez uzwojenie pomocnicze, co skutkuje jego przegrzewaniem i ostatecznie spaleniem.
• Zadziałanie zabezpieczeń: W skrajnych przypadkach, źle dobrany kondensator może powodować tak duże obciążenie prądowe, że wyzwala zabezpieczenia termiczne lub nadprądowe, "wybijając korki".
• Szybkie uszkodzenie kondensatora: Użycie kondensatora o zbyt niskim napięciu znamionowym jest prostą drogą do jego szybkiego zniszczenia, często z efektownym wybuchem.

Kondensator pracy czy rozruchowy? Zrozum fundamentalne różnice

Zrozumienie różnicy między kondensatorem pracy a rozruchowym jest kluczowe dla prawidłowego doboru. Chociaż oba służą do wytwarzania przesunięcia fazowego, ich rola i charakterystyka działania są odmienne.

Kondensator pracy (roboczy): Cichy bohater zapewniający ciągłość działania

Kondensator pracy, często nazywany również kondensatorem roboczym, to prawdziwy "cichy bohater" silnika jednofazowego. Jest on podłączony na stałe do uzwojenia pomocniczego silnika i pracuje przez cały czas jego działania. Jego głównym zadaniem jest utrzymywanie optymalnego przesunięcia fazowego, co zapewnia płynną i efektywną pracę silnika po rozruchu. Kondensatory pracy charakteryzują się zazwyczaj mniejszą pojemnością niż kondensatory rozruchowe, ale są przystosowane do ciągłej pracy pod napięciem, co oznacza, że muszą być bardziej wytrzymałe i niezawodne w długotrwałym użytkowaniu.

Kondensator rozruchowy: Gwarancja mocnego startu pod obciążeniem

Z kolei kondensator rozruchowy ma zupełnie inne zadanie. Jak sama nazwa wskazuje, jest on używany wyłącznie na czas rozruchu silnika. Charakteryzuje się znacznie większą pojemnością niż kondensator pracy, co pozwala na wytworzenie bardzo dużego momentu obrotowego w początkowej fazie pracy. Jest to kluczowe w silnikach, które muszą startować pod dużym obciążeniem, na przykład w kompresorach czy pompach. Po osiągnięciu przez silnik około 70-80% prędkości znamionowej, kondensator rozruchowy jest automatycznie odłączany od obwodu za pomocą wyłącznika odśrodkowego (mechanicznego) lub przekaźnika (elektronicznego). Ze względu na to, że pracuje tylko przez krótki czas, nie jest przystosowany do ciągłego obciążenia.

Jak rozpoznać, którego typu potrzebuje Twój silnik?

Rozpoznanie, czy Twój silnik potrzebuje kondensatora pracy, rozruchowego, czy może obu, zależy od jego konstrukcji i zastosowania. Jeśli silnik startuje bez problemu pod niewielkim obciążeniem i pracuje płynnie, najprawdopodobniej wystarczy mu kondensator pracy. Jeśli natomiast silnik ma trudności z rozruchem pod obciążeniem, buczy i potrzebuje "pomocy" w postaci ręcznego popchnięcia, a po starcie pracuje normalnie, to znak, że potrzebuje kondensatora rozruchowego. W niektórych bardziej zaawansowanych konstrukcjach, zwłaszcza w silnikach o dużej mocy, stosuje się oba typy kondensatorów rozruchowy do mocnego startu i pracy do utrzymania stabilności. Zawsze jednak najlepszym źródłem informacji jest tabliczka znamionowa silnika, która wskaże wymagany typ i pojemność.

Jaka pojemność kondensatora do silnika 1.1 kW? Konkretne wartości i zasady

Przechodząc do sedna, czyli konkretnych wartości pojemności, muszę podkreślić, że precyzja jest tu niezwykle ważna. Zbyt duża lub zbyt mała pojemność może prowadzić do opisanych wcześniej problemów.

Złota zasada: Sprawdź tabliczkę znamionową silnika

Zawsze powtarzam moim klientom: tabliczka znamionowa silnika to Twoja biblia! Jest to najważniejsze i najbardziej wiarygodne źródło informacji o wszelkich parametrach technicznych, w tym o wymaganej pojemności kondensatora. Producenci przeprowadzają szczegółowe testy, aby określić optymalną wartość, dlatego zawsze w pierwszej kolejności szukaj tej informacji na obudowie silnika. Jeśli tabliczka jest nieczytelna lub brakuje na niej danych, dopiero wtedy możemy posiłkować się ogólnymi zasadami i przelicznikami.

Typowe wartości dla kondensatora pracy: celuj w przedział 30-35 µF

Dla silnika jednofazowego o mocy 1.1 kW, zasilanego z sieci 230V, typowa pojemność kondensatora pracy mieści się zazwyczaj w przedziale 30-35 µF. Jest to wartość, która zapewnia optymalne przesunięcie fazowe dla większości silników o tej mocy, gwarantując ich stabilną i efektywną pracę. Ogólna zasada, którą często stosujemy w praktyce, mówi o około 60-70 µF na każdy 1 kW mocy silnika, ale dla kondensatorów pracy ta wartość jest niższa, ponieważ są one zoptymalizowane pod kątem ciągłej pracy, a nie tylko rozruchu.

Kiedy potrzebujesz kondensatora rozruchowego? Wartości dla silnika 1.1 kW (70-100 µF)

Kondensatory rozruchowe stosuje się w silnikach, które potrzebują dużego momentu obrotowego przy starcie, aby pokonać znaczne obciążenie początkowe. Jeśli Twój silnik 1.1 kW ma takie wymagania, będziesz potrzebował kondensatora rozruchowego. Jego pojemność jest zazwyczaj 2-3 razy większa niż kondensatora pracy. Dla silnika o mocy 1.1 kW, typowe wartości dla kondensatora rozruchowego to około 70-100 µF. Pamiętaj, że ten typ kondensatora pracuje tylko przez ułamek sekundy i musi być odłączony po rozruchu.

Prosty przelicznik mocy na pojemność: 60-70 µF na każdy 1 kW

Jeśli nie masz dostępu do tabliczki znamionowej, możesz posłużyć się ogólnym przelicznikiem. Dla kondensatora pracy, często przyjmuje się wartość około 60-70 µF na każdy 1 kW mocy silnika. Wartość ta jest jednak bardziej ogólna i może wymagać korekty. Istnieje również uproszczony wzór: C (µF) = P (W) * 0.07. Dla silnika 1.1 kW (czyli 1100 W) dałoby to 1100 * 0.07 = 77 µF. Jak widać, ta wartość jest już bliższa pojemności dla silników trójfazowych adaptowanych do pracy jednofazowej (o czym za chwilę). Dlatego w praktyce, dla typowego silnika jednofazowego 1.1 kW, bezpieczniej jest trzymać się wartości z przedziału 30-35 µF dla kondensatora pracy, a przelicznik 60-70 µF/kW traktować jako punkt wyjścia do dalszych poszukiwań lub dla specyficznych zastosowań.

Napięcie kondensatora parametr, którego nie wolno ignorować

Poza pojemnością, napięcie znamionowe kondensatora to drugi, równie ważny parametr. Jego zignorowanie może prowadzić do szybkiej awarii, a nawet zagrożenia bezpieczeństwa.

Dlaczego dla sieci 230V potrzebujesz kondensatora na 450V?

Wydawać by się mogło, że skoro silnik zasilany jest z sieci 230V AC, to kondensator o napięciu znamionowym 250V AC powinien wystarczyć. Nic bardziej mylnego! W sieci prądu przemiennego (AC) występują szczytowe wartości napięcia, które są znacznie wyższe niż wartość skuteczna (RMS), czyli te nominalne 230V. Napięcie szczytowe dla sieci 230V wynosi około 325V (230V * √2). Co więcej, w obwodzie silnika, zwłaszcza podczas rozruchu lub w przypadku nagłych zmian obciążenia, mogą pojawić się dodatkowe przepięcia. Dlatego, aby zapewnić bezpieczną i długotrwałą pracę, kondensator musi mieć znacznie wyższe napięcie znamionowe. Standardowo dla sieci 230V AC, wybieramy kondensatory o napięciu znamionowym 400V AC lub 450V AC. Osobiście zawsze polecam 450V AC jako bezpieczny margines.

Ryzyko związane z wyborem kondensatora o zbyt niskim napięciu

Zastosowanie kondensatora o zbyt niskim napięciu znamionowym to proszenie się o kłopoty. Taki kondensator będzie narażony na ciągłe przekraczanie swoich nominalnych parametrów, co prowadzi do jego szybkiego przegrzewania się i uszkodzenia. W najlepszym wypadku po prostu przestanie działać, a silnik nie będzie mógł się uruchomić. W gorszym scenariuszu może dojść do jego przebicia, a nawet wybuchu, co stwarza zagrożenie pożarowe i ryzyko uszkodzenia samego silnika. Zawsze wybieraj kondensator z napięciem znamionowym równym lub wyższym niż zalecane 450V dla sieci 230V.

Silnik trójfazowy 1.1 kW na jednej fazie? Jak to zrobić?

Często spotykam się z pytaniem, czy silnik trójfazowy można podłączyć do domowej instalacji jednofazowej 230V. Odpowiedź brzmi: tak, jest to możliwe, ale z pewnymi kompromisami. Nazywamy to układem Steinmetza.

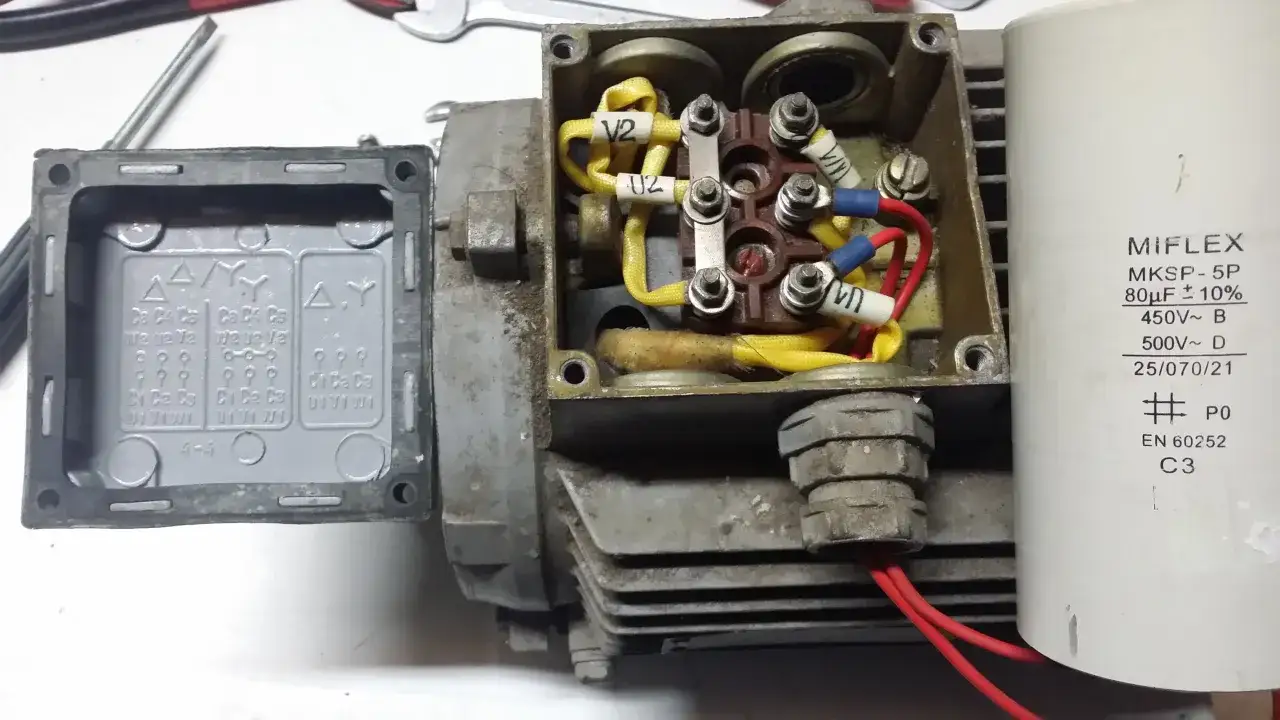

Jak podłączyć silnik 400V do gniazdka 230V przy użyciu kondensatora?

Podłączenie silnika trójfazowego (zazwyczaj 400V) do sieci jednofazowej (230V) za pomocą kondensatora polega na tym, że kondensator sztucznie wytwarza trzecią fazę, niezbędną do pracy silnika. Zazwyczaj wymaga to odpowiedniego połączenia uzwojeń silnika (najczęściej w trójkąt, jeśli silnik jest przystosowany do pracy w 230V w trójkącie) oraz podłączenia kondensatora między jedną z faz zasilania a trzecie uzwojenie. Kondensator ten, nazywany kondensatorem pracy, tworzy przesunięcie fazowe, które symuluje obecność trzeciej fazy, umożliwiając silnikowi start i pracę.

Dobór kondensatora w układzie Steinmetza: jakiej pojemności potrzebujesz?

Dla silnika trójfazowego o mocy 1.1 kW, który ma pracować w układzie Steinmetza z zasilaniem jednofazowym 230V, kondensator pracy powinien mieć pojemność około 75-80 µF. Ogólny przelicznik w tym przypadku jest nieco wyższy niż dla typowych silników jednofazowych i wynosi około 70 µF na każdy 1 kW mocy silnika. Pamiętaj, że jest to kondensator pracy, więc musi być przystosowany do ciągłego obciążenia i mieć odpowiednie napięcie znamionowe (minimum 400V, a najlepiej 450V).

O czym musisz pamiętać: nieunikniony spadek mocy silnika

To jest kluczowa informacja, której nie można pominąć. Podłączając silnik trójfazowy do sieci jednofazowej za pomocą kondensatora, musisz być świadomy, że silnik straci około 30-40% swojej nominalnej mocy. Oznacza to, że Twój silnik 1.1 kW będzie pracował z efektywną mocą rzędu 0.66 kW do 0.77 kW. Jest to nieunikniony kompromis związany z adaptacją silnika. Jeśli potrzebujesz pełnej mocy, rozważ inne rozwiązania, takie jak falownik jednofazowy na wyjściu trójfazowym, który jest znacznie droższy, ale pozwala zachować pełną moc i sprawność silnika.

Silnik buczy i nie startuje? Sprawdź kondensator!

Jeśli Twój silnik zaczyna wykazywać niepokojące objawy, takie jak trudności z rozruchem, często pierwszym podejrzanym jest właśnie kondensator. Z mojego doświadczenia wynika, że to jedna z najczęstszych przyczyn awarii silników jednofazowych.

Symptomy wskazujące na zużyty lub uszkodzony kondensator

Oto lista najczęstszych objawów, które powinny zapalić czerwoną lampkę:

• Silnik nie rusza, tylko buczy: To klasyczny objaw braku lub uszkodzenia kondensatora, który nie jest w stanie wytworzyć wirującego pola magnetycznego.
• Wymaga ręcznego rozruchu: Silnik buczy, ale po ręcznym "zakręceniu" wałem startuje i pracuje normalnie. To wyraźny sygnał, że kondensator rozruchowy (lub pracy, jeśli jest jedynym) stracił pojemność.
• Przegrzewanie się silnika: Niewłaściwa pojemność kondensatora może prowadzić do nadmiernego obciążenia uzwojeń, co skutkuje ich przegrzewaniem.
• Zadziałanie zabezpieczeń: Uszkodzony kondensator (np. zwarty) może powodować zbyt duży pobór prądu, co wyzwala zabezpieczenia nadprądowe.
• Niska moc lub nierówna praca: Nawet jeśli silnik startuje, ale brakuje mu "pary" lub pracuje niestabilnie, kondensator może być przyczyną.

Diagnostyka krok po kroku: jak sprawdzić, czy to wina kondensatora?

Sprawdzenie kondensatora nie jest trudne i można to zrobić samodzielnie:

1. Odłącz zasilanie: Zawsze, absolutnie zawsze, przed jakąkolwiek pracą przy silniku odłącz go od sieci elektrycznej! To podstawa bezpieczeństwa.
2. Wizualne oględziny: Zdemontuj obudowę i dokładnie obejrzyj kondensator. Szukaj widocznych oznak uszkodzenia: spuchnięcia obudowy (szczególnie na górze), wycieków elektrolitu, pęknięć. Spuchnięty kondensator to niemal pewny znak uszkodzenia.
3. Rozładowanie kondensatora: Kondensator może przechowywać ładunek elektryczny nawet po odłączeniu zasilania. Przed dotknięciem styków, rozładuj go. Możesz to zrobić, zwierając jego końcówki za pomocą izolowanego śrubokręta (usłyszysz iskrę) lub rezystora o dużej mocy.
4. Pomiar pojemności multimetrem: Jeśli posiadasz multimetr z funkcją pomiaru pojemności (oznaczoną jako "F" lub "Cx"), możesz precyzyjnie sprawdzić wartość kondensatora. Odłącz kondensator od obwodu silnika i podłącz sondy multimetru do jego zacisków. Odczytana wartość powinna być zbliżona do tej podanej na obudowie kondensatora (z tolerancją zazwyczaj +/- 5-10%). Znaczące odchylenia (np. 50% mniej) wskazują na uszkodzenie.
5. Test rozruchu (ostrożnie): Jeśli nie masz miernika, a kondensator wygląda dobrze, możesz spróbować wymienić go na nowy o tej samej pojemności i napięciu. Jeśli silnik zacznie pracować prawidłowo, problem był w kondensatorze.

Praktyczny poradnik: Zakup i bezpieczna wymiana kondensatora

Kiedy już zdiagnozujesz problem i wiesz, że potrzebujesz nowego kondensatora, pozostaje kwestia zakupu i bezpiecznej wymiany. To ostatni, ale równie ważny etap.

Jak czytać oznaczenia na starym kondensatorze?

Zanim kupisz nowy kondensator, musisz wiedzieć, czego szukać. Wszystkie niezbędne informacje znajdziesz na obudowie starego kondensatora:

• Pojemność: Zawsze podawana w mikrofaradach (µF lub uF). To najważniejszy parametr.
• Napięcie znamionowe: Podane w woltach (V). Upewnij się, że nowe jest równe lub wyższe.
• Typ kondensatora: Często oznaczony jako "Motor Run Capacitor" (kondensator pracy) lub "Motor Start Capacitor" (kondensator rozruchowy). Na kondensatorach pracy często znajdziesz oznaczenie "AC" lub symbol prądu przemiennego.
• Tolerancja: Zazwyczaj podawana w procentach (np. +/- 5%).
• Temperatura pracy: Zakres temperatur, w jakich kondensator może bezpiecznie pracować.

Upewnij się, że nowy kondensator ma te same lub bardzo zbliżone parametry.

Wybór zamiennika: czy marka ma znaczenie?

Przy wyborze zamiennika najważniejsza jest zgodność parametrów: pojemność i napięcie znamionowe. To one determinują prawidłową pracę silnika. Kwestia marki jest drugorzędna, choć nie bez znaczenia. Renomowani producenci, tacy jak Ducati Energia, Comar Condensatori czy Epcos, oferują produkty o wyższej jakości wykonania i dłuższej żywotności. Tanie, chińskie kondensatory mogą mieć zaniżone parametry lub krótszą żywotność. Moja rada: jeśli to możliwe, wybierz kondensator od sprawdzonego producenta, nawet jeśli będzie nieco droższy. To inwestycja w niezawodność.

Przeczytaj również: Jak zrobić silnik parowy? Zbuduj własny model bezpiecznie!

Bezpieczeństwo przede wszystkim: jak prawidłowo podłączyć nowy kondensator?

Wymiana kondensatora to prosta czynność, ale wymaga przestrzegania zasad bezpieczeństwa:

1. Odłącz zasilanie: To absolutny priorytet. Wyłącz silnik i odłącz go od sieci elektrycznej.
2. Rozładuj stary kondensator: Jak już wspomniałem, kondensator może przechowywać ładunek. Rozładuj go przed dotknięciem, używając izolowanego śrubokręta lub rezystora.
3. Zrób zdjęcie połączeń: Przed odłączeniem starego kondensatora, zrób zdjęcie, aby mieć pewność, jak prawidłowo podłączyć nowy.
4. Ostrożnie odłącz stary kondensator: Zapamiętaj lub zanotuj, które przewody były podłączone do których zacisków.
5. Podłącz nowy kondensator: Podłącz przewody dokładnie tak, jak były podłączone do starego kondensatora. Kondensatory pracy AC zazwyczaj nie mają polaryzacji, więc kolejność podłączenia przewodów nie ma znaczenia, ale zawsze warto to sprawdzić w instrukcji.
6. Zabezpiecz połączenia: Upewnij się, że wszystkie połączenia są solidne i zaizolowane.
7. Zamontuj kondensator: Umieść kondensator w jego miejscu montażowym, upewniając się, że jest stabilnie zamocowany i nie dotyka ruchomych części silnika.
8. Test: Po złożeniu wszystkiego, podłącz zasilanie i ostrożnie przetestuj silnik. Obserwuj, czy startuje prawidłowo i pracuje stabilnie.
