Jak zrobić silnik parowy? Zbuduj własny model bezpiecznie!

Czy kiedykolwiek marzyłeś o zbudowaniu własnej maszyny, która ożywa dzięki potędze pary wodnej? Ten artykuł to Twój praktyczny przewodnik, który krok po kroku pokaże Ci, jak samodzielnie skonstruować prosty silnik parowy, wykorzystując łatwo dostępne materiały. Przygotuj się na fascynującą podróż do świata inżynierii i odkryj satysfakcję płynącą z tworzenia czegoś z niczego!

Zbuduj silnik parowy w domowym garażu: historia i zasada działania

Silniki parowe, pomimo upływu wieków, wciąż fascynują. Dla mnie osobiście to nie tylko kawałek historii, ale przede wszystkim namacalny dowód na to, jak genialne pomysły potrafią zmienić świat. To właśnie one zapoczątkowały rewolucję przemysłową, napędzając fabryki, lokomotywy i statki, a dziś, w zmienionej formie, są sercem nowoczesnej energetyki. Ta fascynacja, połączona z satysfakcją z tworzenia czegoś własnymi rękami w duchu DIY, sprawia, że budowa prostego modelu silnika parowego to niezwykle satysfakcjonujące doświadczenie.

Zasada działania silnika parowego jest genialna w swojej prostocie. Opiera się na przekształcaniu energii cieplnej pary wodnej w energię mechaniczną. Oto jak to działa w trzech kluczowych krokach:

1. Wytwarzanie pary: W szczelnym kotle podgrzewamy wodę, aż zamieni się w parę pod wysokim ciśnieniem. To jest serce naszego systemu, magazynujące energię.
2. Ruch tłoka: Para pod ciśnieniem jest następnie kierowana do cylindra, gdzie napiera na tłok. Ciśnienie pary pcha tłok, wprawiając go w ruch posuwisto-zwrotny.
3. Przeniesienie napędu: Ruch tłoka jest przenoszony za pomocą korbowodu na koło zamachowe. Koło zamachowe magazynuje energię kinetyczną, zapewniając płynność obrotów i stabilność pracy silnika.

"Wynalazek silnika parowego Jamesa Watta był jednym z najważniejszych osiągnięć w historii techniki, który fundamentalnie zmienił oblicze świata."

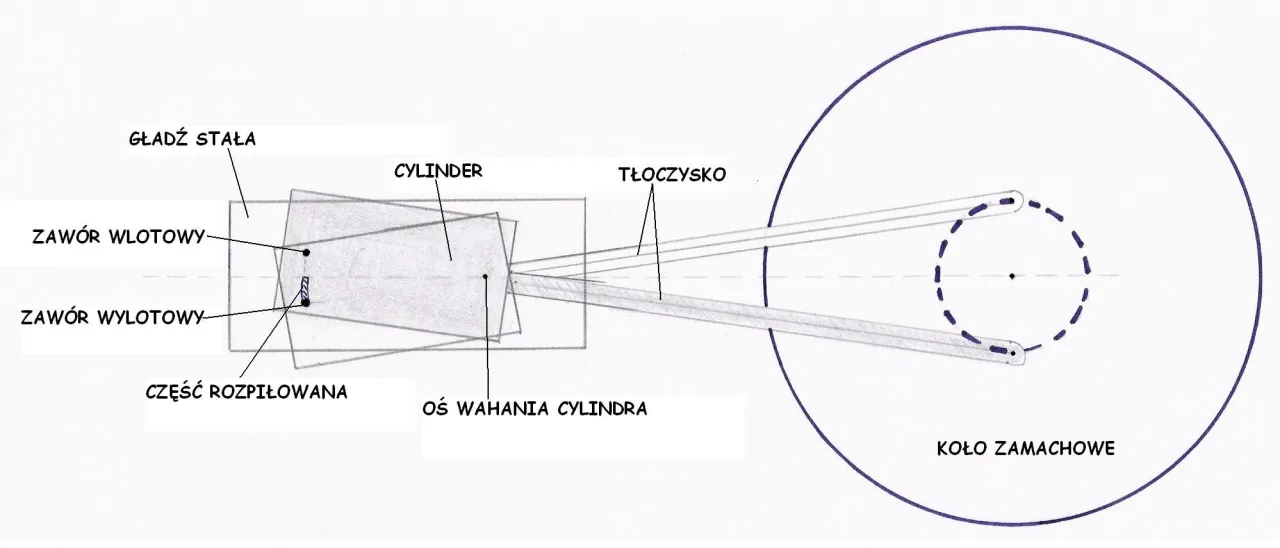

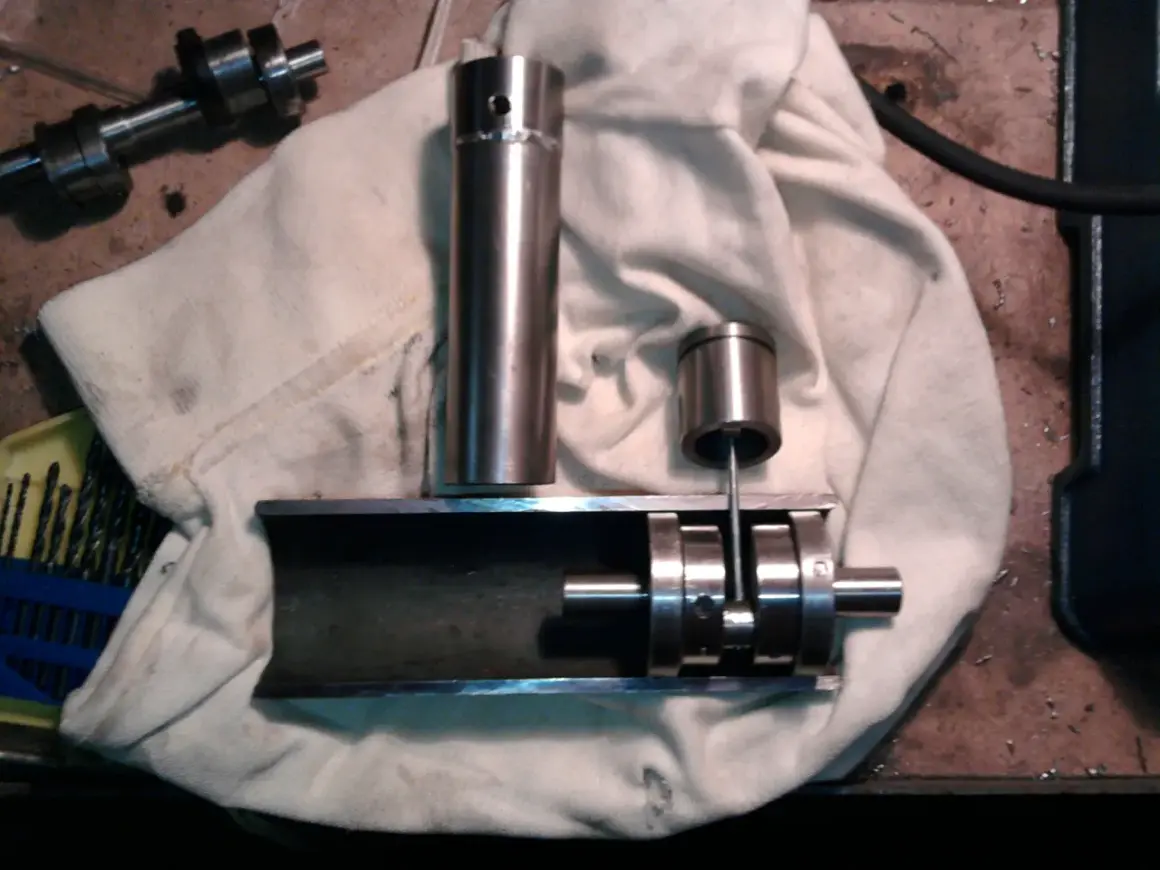

Anatomia silnika parowego: poznaj najważniejsze elementy

Zanim zabierzemy się do pracy, warto dobrze poznać budowę silnika parowego. Każdy element ma tu swoje niezastąpione zadanie:

• Kocioł parowy: To nic innego jak szczelny zbiornik, w którym woda jest podgrzewana i zamieniana w parę pod ciśnieniem. W naszych domowych warunkach często wykorzystujemy do tego metalowe puszki. Musi być absolutnie szczelny, aby utrzymać ciśnienie.
• Cylinder: Jest to rura, w której porusza się tłok. Para wpuszczana do cylindra napiera na tłok, powodując jego ruch. Precyzja wykonania cylindra jest kluczowa dla efektywności.
• Tłok: Element, który porusza się wewnątrz cylindra pod wpływem ciśnienia pary. Musi być dobrze dopasowany do cylindra, aby minimalizować ucieczkę pary.
• Korbowód: Łączy tłok z kołem zamachowym (lub wałem korbowym), przekształcając ruch posuwisto-zwrotny tłoka w ruch obrotowy.
• Koło zamachowe: Ciężkie koło, które magazynuje energię kinetyczną, zapewniając płynne i równomierne obroty silnika, nawet gdy ciśnienie pary chwilowo spada.

Projekt "Mini-Moc": jak krok po kroku zbudować prosty silnik parowy z puszki?

Teraz przejdźmy do sedna budowy! Pamiętaj, że precyzja i cierpliwość to klucz do sukcesu. To jest mój sprawdzony sposób na prosty, ale działający model.

Niezbędnik konstruktora: lista materiałów i narzędzi

Zanim zaczniesz, upewnij się, że masz wszystkie potrzebne materiały i narzędzia. Wiele z nich znajdziesz w domu lub kupisz w markecie budowlanym za grosze:

• Materiały:
  • Dwie puszki metalowe (np. po napojach, farbach) jedna większa na kocioł, druga mniejsza na palnik/podstawę.
  • Rurka miedziana (np. fi 4-6 mm) na przewody parowe i zawór bezpieczeństwa.
  • Strzykawka (np. 10 ml) posłuży jako cylinder i tłok.
  • Drewniana deseczka na podstawę silnika.
  • Kawałek drutu (np. spinacz biurowy, drut miedziany) na korbowód.
  • Małe kółko (np. z zabawki, kawałek sklejki) na koło zamachowe.
  • Świeczka typu "tealight" lub mały palnik spirytusowy jako źródło ciepła.
  • Klej epoksydowy lub silikon wysokotemperaturowy do uszczelniania.
  • Woda.
• Narzędzia:
  • Lutownica i cyna (jeśli używasz metalowych rurek i puszek).
  • Wiertarka z wiertłami o różnych średnicach.
  • Nożyce do blachy lub ostry nóż (do puszek).
  • Szczypce, kombinerki.
  • Pilnik lub papier ścierny.
  • Miarka, marker.
  • Nadzór osoby dorosłej (niezbędny!).

Budowa kotła parowego: serce Twojej maszyny

Kocioł to najważniejszy element, dlatego jego wykonanie wymaga szczególnej uwagi na szczelność.

1. Przygotowanie puszki: Weź większą puszkę. Dokładnie ją umyj i osusz. W górnej części puszki wykonaj dwa małe otwory jeden na rurkę doprowadzającą parę do cylindra, drugi na rurkę zaworu bezpieczeństwa. Otwory powinny być na tyle małe, aby rurki wchodziły w nie z lekkim oporem.
2. Montaż rurek: Włóż rurki miedziane w przygotowane otwory. Jedna rurka powinna sięgać prawie do dna puszki (to będzie wylot pary), druga (na zawór bezpieczeństwa) może być krótsza.
3. Uszczelnianie: To jest krytyczny etap. Miejsca styku rurek z puszką należy bardzo dokładnie uszczelnić. Ja zazwyczaj używam do tego kleju epoksydowego lub silikonu wysokotemperaturowego. Upewnij się, że po wyschnięciu uszczelnienie jest absolutnie szczelne. Możesz to sprawdzić, wlewając trochę wody do kotła i dmuchając przez jedną z rurek jeśli nigdzie nie ma bąbelków, jest dobrze.
4. Wlot wody: W górnej części puszki możesz również wykonać mały otwór z korkiem (np. z gumy), przez który będziesz wlewał wodę do kotła. Pamiętaj, aby i ten otwór był szczelny.

Tworzymy cylinder i tłok: jak precyzyjnie wykonać kluczowy mechanizm?

Strzykawka to idealne rozwiązanie na cylinder i tłok w prostym modelu.

1. Przygotowanie strzykawki: Weź strzykawkę. Odcinamy jej końcówkę, tak aby pozostał nam sam cylinder z tłokiem w środku. Ważne, aby tłok poruszał się w cylindrze płynnie, ale z minimalnym luzem.
2. Otwory w cylindrze: W bocznej ściance cylindra (strzykawki) wykonaj dwa małe otwory jeden na wlot pary, drugi na wylot. Otwory te powinny być umieszczone tak, aby para mogła naprzemiennie pchać tłok. Możesz zrobić jeden otwór na wlot i wylot, który będzie zakrywany i odkrywany przez tłok, lub dwa osobne, które będą sterowane prostym rozrządem (np. obracającą się płytką). Na początek polecam prostsze rozwiązanie z jednym otworem i ruchem tłoka, który sam go zamyka i otwiera.
3. Podłączenie rurki parowej: Do otworu wlotowego (lub jedynego otworu) w cylindrze podłącz rurkę miedzianą, która będzie prowadzić parę z kotła. Uszczelnij połączenie.

Od tłoka do koła: montaż korbowodu i koła zamachowego

Ten etap to już czysta mechanika.

1. Mocowanie cylindra: Cylinder (strzykawkę) przymocuj stabilnie do drewnianej podstawy. Upewnij się, że jest ustawiony prosto i stabilnie.
2. Tworzenie korbowodu: Z drutu (np. spinacza) wykonaj prosty korbowód. Jeden koniec przymocuj do tłoka (np. przewiercając tłok i zginając drut), drugi koniec przygotuj do połączenia z kołem zamachowym.
3. Montaż koła zamachowego: Koło zamachowe zamontuj na osi (np. kawałek drutu, śruba), która będzie swobodnie obracać się na łożyskach (np. dwa małe otwory w drewnianych wspornikach przymocowanych do podstawy).
4. Połączenie korbowodu z kołem: Drugi koniec korbowodu przymocuj do koła zamachowego, ale nie centralnie, lecz nieco poza środkiem. To właśnie ta ekscentryczność sprawi, że ruch posuwisto-zwrotny tłoka zostanie przekształcony w ruch obrotowy. Zadbaj o to, aby połączenie było stabilne, ale umożliwiało swobodny ruch.

Finalny montaż: jak połączyć wszystkie elementy w działającą całość?

Teraz czas na połączenie wszystkich elementów w jeden spójny mechanizm.

1. Montaż kotła: Kocioł parowy umieść na stabilnej podstawie (możesz użyć drugiej, mniejszej puszki jako podstawy i obudowy dla świeczki). Upewnij się, że kocioł jest bezpiecznie osadzony i nie przewróci się.
2. Podłączenie rurki parowej: Rurkę wychodzącą z kotła, którą wcześniej podłączyłeś do cylindra, odpowiednio uformuj i poprowadź tak, aby nie kolidowała z ruchomymi elementami.
3. Zawór bezpieczeństwa: Rurkę przeznaczoną na zawór bezpieczeństwa pozostaw otwartą lub, co jest zdecydowanie zalecane, zamontuj na niej prosty zawór bezpieczeństwa, np. w postaci małej kulki dociskanej sprężynką, która pod wpływem nadmiernego ciśnienia uniesie się i uwolni parę.
4. Sprawdzenie mechaniki: Przed uruchomieniem, ręcznie porusz tłokiem i kołem zamachowym. Upewnij się, że wszystko porusza się płynnie, nic się nie zacina i nie ma nadmiernych oporów.

Bezpieczeństwo przede wszystkim! O czym musisz pamiętać?

Jako Radosław Cieślak, muszę podkreślić, że bezpieczeństwo jest absolutnym priorytetem przy pracy z silnikami parowymi, nawet tymi najprostszymi. Nie lekceważ tego aspektu, bo para wodna pod ciśnieniem to potężna siła.

Oparzenia, ciśnienie, ogień: identyfikacja największych zagrożeń

Praca z silnikiem parowym wiąże się z kilkoma poważnymi zagrożeniami, o których musisz pamiętać:

• Oparzenia: Gorąca para, nagrzane elementy kotła i rurek, a także otwarty ogień to główne źródła ryzyka oparzeń. Zawsze używaj rękawic ochronnych i zachowaj ostrożność.
• Wysokie ciśnienie i ryzyko eksplozji: Woda zamieniająca się w parę zwiększa swoją objętość tysiące razy. Jeśli kocioł nie jest wystarczająco wytrzymały lub ciśnienie nadmiernie wzrośnie bez możliwości jego uwolnienia, może dojść do jego eksplozji. To jest najpoważniejsze zagrożenie.
• Otwarty ogień: Świeczka lub palnik spirytusowy to źródło otwartego ognia. Zawsze pracuj w dobrze wentylowanym pomieszczeniu, z dala od materiałów łatwopalnych i miej pod ręką gaśnicę lub koc gaśniczy.
• Nadzór dorosłych: Jeśli jesteś młodszym konstruktorem, bezwarunkowo realizuj projekt pod ścisłym nadzorem osoby dorosłej, która ma doświadczenie w pracy z narzędziami i rozumie zasady bezpieczeństwa.

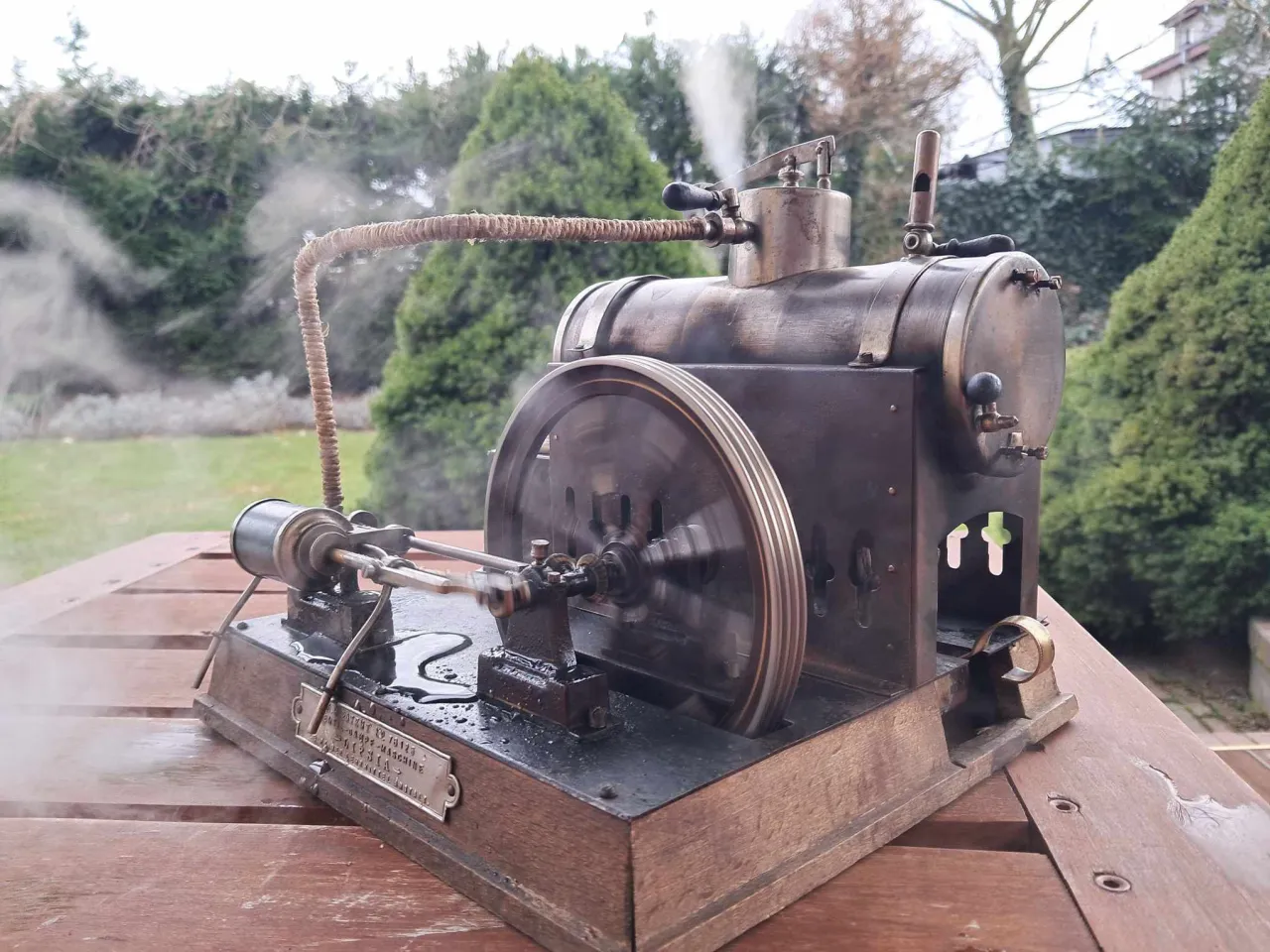

Zawór bezpieczeństwa: dlaczego jest to najważniejszy element?

Zawór bezpieczeństwa to najważniejszy element każdego silnika parowego, niezależnie od jego rozmiaru i złożoności. Jego rola jest prosta, ale kluczowa: w przypadku nadmiernego wzrostu ciśnienia w kotle, zawór automatycznie otwiera się, uwalniając nadmiar pary i zapobiegając eksplozji. Nigdy, przenigdy nie uruchamiaj silnika parowego bez sprawnie działającego zaworu bezpieczeństwa. W prostych modelach DIY może to być po prostu rurka z otworem, przez który para ucieka, gdy ciśnienie przekroczy pewien poziom, lub bardziej zaawansowany mechanizm z kulką i sprężyną. Upewnij się, że jest on odpowiednio skalibrowany do wytrzymałości Twojego kotła.

Zasady bezpiecznego uruchamiania i testowania silnika parowego

Pierwsze uruchomienie to moment prawdy, ale i największego ryzyka. Postępuj zgodnie z tymi zasadami:

1. Miejsce testów: Uruchamiaj silnik w bezpiecznym miejscu, z dala od ludzi, zwierząt i materiałów łatwopalnych. Najlepiej na zewnątrz lub w dobrze wentylowanym garażu.
2. Napełnianie kotła: Napełnij kocioł wodą, ale nigdy do pełna zostaw przestrzeń na parę. Zazwyczaj wystarczy napełnić go do 1/2 lub 2/3 objętości.
3. Kontrola szczelności: Przed podgrzewaniem, jeszcze raz sprawdź wszystkie połączenia pod kątem szczelności.
4. Ostrożne podgrzewanie: Rozpocznij podgrzewanie kotła powoli. Obserwuj manometr (jeśli go masz) lub nasłuchuj dźwięku uciekającej pary z zaworu bezpieczeństwa.
5. Odpowiednia odległość: Zachowaj bezpieczną odległość od silnika podczas pracy. Nie dotykaj nagrzanych elementów.
6. Szybkie wygaszenie: Miej przygotowany sposób na szybkie wygaszenie źródła ciepła w razie problemów (np. zdmuchnięcie świeczki, zakręcenie zaworu palnika).
7. Nigdy nie zostawiaj bez nadzoru: Działający silnik parowy nigdy nie powinien być pozostawiony bez nadzoru.

Mój silnik nie działa: najczęstsze problemy i ich rozwiązania

Nie zniechęcaj się, jeśli Twój silnik nie zadziała od razu. To normalne w projektach DIY. Prawdopodobnie napotkasz jeden z tych typowych problemów, które sam wielokrotnie diagnozowałem.

Brak pary czy nieszczelności? Diagnozowanie problemów z kotłem

Problemy z kotłem to najczęstsza przyczyna niedziałającego silnika:

• Brak wystarczającej ilości pary:
  • Rozwiązanie: Sprawdź, czy źródło ciepła jest wystarczająco mocne. Czy świeczka nie jest za mała? Czy palnik spirytusowy daje odpowiedni płomień? Upewnij się, że kocioł jest dobrze izolowany, aby minimalizować straty ciepła.
  • Rozwiązanie: Sprawdź poziom wody w kotle. Zbyt mało wody to za mało pary, zbyt dużo może utrudniać jej wytwarzanie.
• Nieszczelności kotła lub przewodów parowych:
  • Rozwiązanie: To jest najczęstszy problem. Para ucieka, zanim dotrze do cylindra. Sprawdź wszystkie połączenia (rurki z kotłem, rurki z cylindrem) za pomocą wody z mydłem bąbelki wskażą nieszczelności. Uszczelnij je ponownie klejem epoksydowym lub silikonem wysokotemperaturowym.
  • Rozwiązanie: Upewnij się, że zawór bezpieczeństwa nie uwalnia pary zbyt wcześnie. Może być źle skalibrowany lub po prostu za luźny.

Tłok się zacina? Sprawdzone sposoby na poprawę płynności ruchu

Jeśli kocioł działa, ale silnik nie rusza, problemem może być mechanika:

• Tłok zacina się w cylindrze:
  • Rozwiązanie: Sprawdź, czy tłok porusza się swobodnie w cylindrze bez pary. Jeśli nie, delikatnie przeszlifuj cylinder lub tłok bardzo drobnym papierem ściernym. Upewnij się, że nie ma zadziorów.
  • Rozwiązanie: Posmaruj tłok i wnętrze cylindra niewielką ilością oleju maszynowego lub smaru silikonowego, aby zmniejszyć tarcie.
• Zbyt duże tarcie w mechanizmie korbowym lub na osi koła zamachowego:
  • Rozwiązanie: Sprawdź wszystkie punkty obrotu i połączenia. Czy korbowód nie ociera się o inne elementy? Czy oś koła zamachowego obraca się swobodnie? Posmaruj punkty styku.
  • Rozwiązanie: Upewnij się, że koło zamachowe jest dobrze wyważone i nie ma bicia.

Optymalizacja mocy: jak zwiększyć wydajność domowego silnika?

Kiedy już Twój silnik działa, możesz spróbować poprawić jego wydajność:

• Poprawa szczelności: Każda, nawet najmniejsza nieszczelność to strata pary i mocy. Dąż do perfekcyjnej szczelności w całym układzie.
• Izolacja kotła: Owiń kocioł materiałem izolacyjnym (np. wełną mineralną, folią aluminiową), aby zminimalizować straty ciepła do otoczenia. Dzięki temu więcej energii pójdzie na produkcję pary.
• Zwiększenie masy koła zamachowego: Cięższe koło zamachowe lepiej magazynuje energię, co przekłada się na płynniejszą i bardziej stabilną pracę silnika.
• Precyzja wykonania: Im dokładniej wykonane są cylinder, tłok i korbowód, tym mniejsze straty tarcia i lepsza wydajność.

Nie chcesz budować od zera? Przegląd gotowych zestawów DIY

Rozumiem, że nie każdy ma czas, narzędzia czy ochotę na budowanie od absolutnych podstaw. Na szczęście, rynek oferuje fantastyczne gotowe zestawy do samodzielnego montażu, które są świetną alternatywą i pozwalają szybko cieszyć się działającym modelem.

Modele dla początkujących: co wybrać na start?

Dla tych, którzy dopiero zaczynają swoją przygodę z inżynierią parową, polecam zestawy dla początkujących. Firmy takie jak AstroMedia oferują proste modele wykonane często z kartonu i drewna, które są łatwe w montażu i bezpieczne w użytkowaniu. Ich zaletą jest niska cena i przystępna instrukcja, co pozwala zrozumieć podstawowe zasady działania bez skomplikowanych narzędzi. To doskonały punkt wyjścia, aby poczuć satysfakcję z budowy i zobaczyć, jak para wprawia mechanizm w ruch. Są też zestawy Wilesco, które choć droższe, oferują już metalowe, bardzo solidne i pięknie wykonane modele, które są prawdziwymi perełkami inżynierii.

Zaawansowane zestawy dla wymagających: kiedy warto zainwestować więcej?

Jeśli masz już pewne doświadczenie lub szukasz czegoś więcej niż tylko zabawki, warto rozważyć bardziej zaawansowane zestawy. Te modele, często również od Wilesco, oferują znacznie większą precyzję wykonania, lepsze materiały (mosiądz, stal) i bardziej skomplikowane konstrukcje, które wiernie odwzorowują prawdziwe silniki parowe. Inwestycja w taki zestaw to gwarancja trwałego i efektywnie działającego modelu, który może służyć jako element edukacyjny, a nawet napędzać inne, małe mechanizmy. To już nie tylko nauka, ale i prawdziwa pasja modelarska.

Więcej niż zabawka: co napędza dzisiejszy świat dzięki parze?

Choć klasyczne silniki parowe z tłokiem są dziś rzadkością, zasada ich działania wciąż jest fundamentem wielu współczesnych technologii. To fascynujące, jak pomysł sprzed wieków ewoluował i nadal kształtuje nasz świat.

Od parowozu do elektrowni jądrowej: współczesne dziedzictwo silnika parowego

Kiedy patrzymy na parowóz, widzimy przeszłość, ale zasada wykorzystania pary do wytwarzania energii jest żywa i ma się dobrze w XXI wieku. Dziś to turbiny parowe będące rozwinięciem idei silnika parowego są kluczowym elementem w większości elektrowni na świecie. Niezależnie od tego, czy paliwem jest węgiel, gaz ziemny, biomasa, czy też energia jądrowa, proces wygląda podobnie: ciepło zamienia wodę w parę pod wysokim ciśnieniem, która następnie napędza turbiny. Te turbiny obracają generatory, produkując prąd elektryczny, który zasila nasze domy i przemysł. To pokazuje, jak fundamentalne odkrycia inżynieryjne, takie jak silnik parowy, mają długotrwały wpływ na rozwój cywilizacji.

Przeczytaj również: Silnik 1.8T VAG: Ile koni wytrzyma? Tuning krok po kroku do 400+ KM

Twoja droga do mistrzostwa: gdzie szukać inspiracji?

Budowa prostego silnika parowego to dopiero początek! Jeśli złapałeś bakcyla, świat modelarstwa parowego jest ogromny i pełen możliwości. Zachęcam Cię do dalszego rozwijania tej pasji. Szukaj inspiracji w społecznościach online na forach internetowych i grupach poświęconych modelarstwu parowemu znajdziesz mnóstwo doświadczonych konstruktorów, którzy chętnie podzielą się wiedzą. Kanały YouTube to prawdziwa kopalnia wiedzy, gdzie krok po kroku zobaczysz, jak budować bardziej zaawansowane modele. Nie zapominaj też o książkach i czasopismach poświęconych historii techniki i modelarstwu. Kto wie, może wkrótce zbudujesz miniaturową lokomotywę parową, która będzie jeździć po Twoim ogrodzie?
