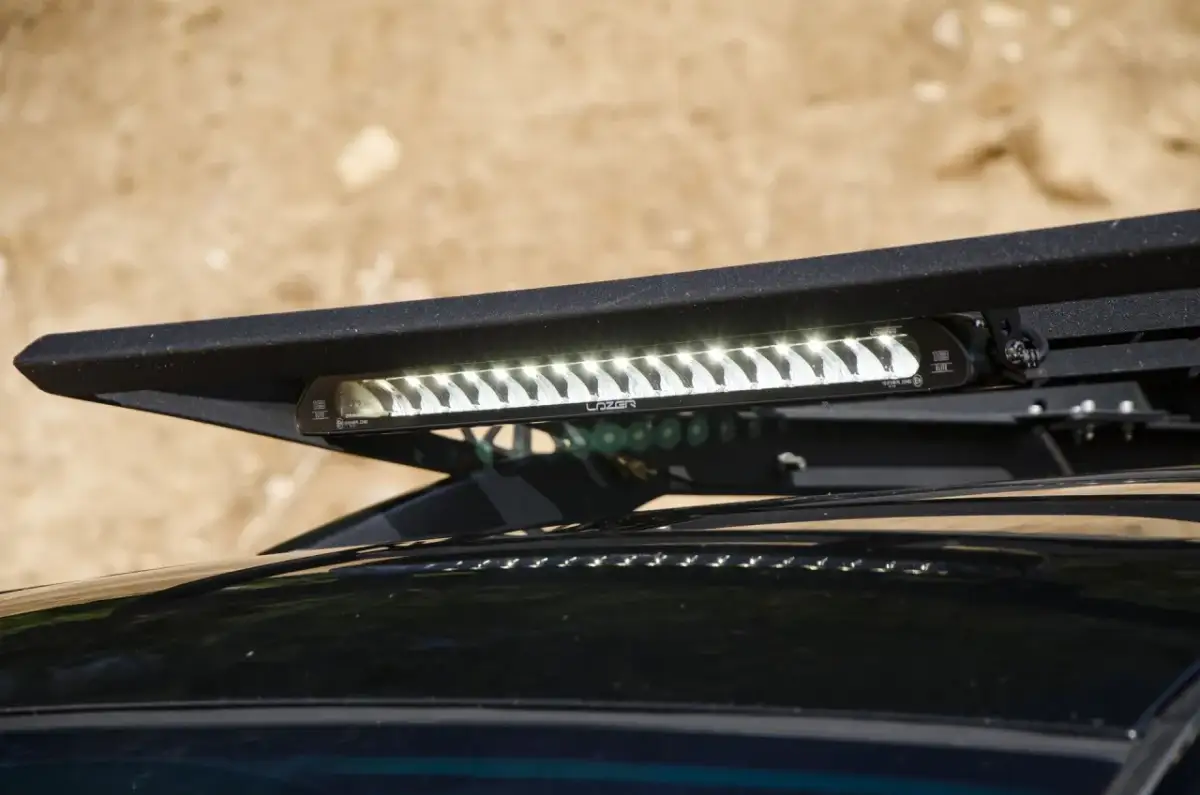

Jak podłączyć panel LED w aucie? Bezpiecznie i z homologacją!

Zanim zaczniesz: Co warto wiedzieć o montażu paneli LED w aucie?

Montaż zewnętrznego, dodatkowego oświetlenia LED w samochodzie to temat, który budzi wiele pytań, zwłaszcza w kontekście przepisów prawa. Muszę jasno powiedzieć, że w większości przypadków takie modyfikacje są nielegalne na drogach publicznych w Polsce, jeśli nie posiadają odpowiedniej homologacji. Używanie świateł bez niej grozi poważnymi konsekwencjami: mandatem, zatrzymaniem dowodu rejestracyjnego, a nawet odholowaniem pojazdu. Wyjątkiem są sytuacje, takie jak zloty motoryzacyjne czy pokazy, gdzie takie oświetlenie jest dozwolone, o ile nie jest używane na drogach publicznych. Inaczej sprawa ma się z oświetleniem wnętrza pojazdu tutaj restrykcje są znacznie mniejsze. Warto również wspomnieć, że prawo w tym zakresie ewoluuje, a w przyszłości planowane są zmiany, które mają stopniowo legalizować tzw. retrofity LED w światłach przeciwmgielnych, drogowych i mijania.

Homologacja, czyli przepustka na drogi publiczne jak ją rozpoznać?

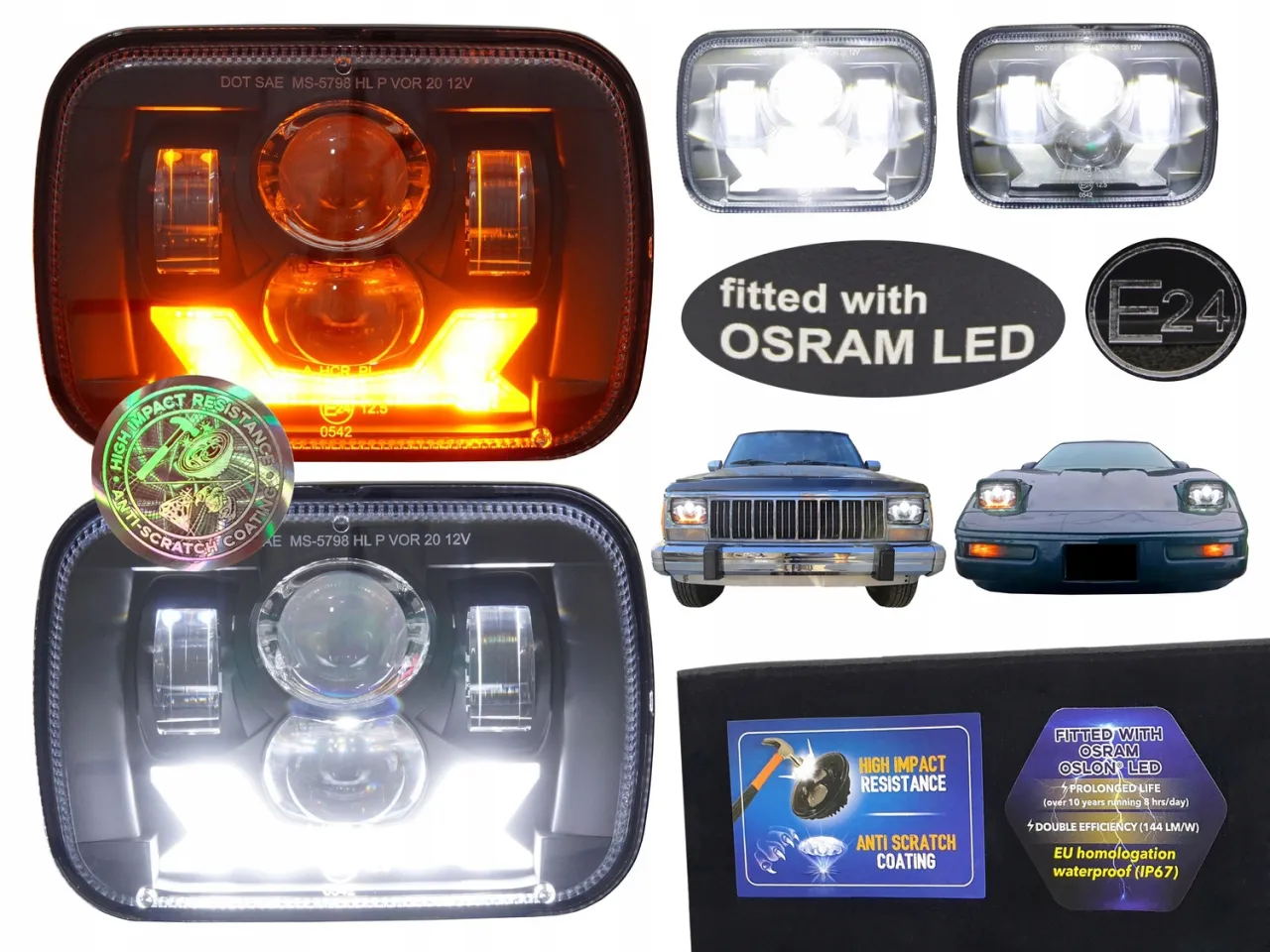

Homologacja europejska, oznaczana literą "E" wraz z numerem kraju (np. E20 dla Polski), jest kluczowym elementem decydującym o legalności dodatkowego oświetlenia w Twoim samochodzie. To nic innego jak potwierdzenie, że dany produkt spełnia rygorystyczne normy bezpieczeństwa i jakości obowiązujące w Unii Europejskiej. Bez tego oznaczenia, nawet najnowocześniejszy panel LED nie może być legalnie używany na drodze. Zawsze szukaj tego symbolu na obudowie lampy lub na jej kloszu. Homologacja to nie tylko kwestia uniknięcia mandatu, ale przede wszystkim gwarancja, że oświetlenie jest bezpieczne i nie będzie oślepiać innych uczestników ruchu, ani zakłócać działania innych systemów pojazdu.

Bezpieczeństwo przede wszystkim: Dlaczego odłączenie akumulatora to Twój pierwszy krok?

Zanim w ogóle pomyślisz o podłączaniu jakichkolwiek przewodów, odłączenie akumulatora jest absolutnie pierwszym i najważniejszym krokiem w każdej pracy przy instalacji elektrycznej samochodu. Nie jest to opcja, to konieczność. Dlaczego? Przede wszystkim dla Twojego bezpieczeństwa zapobiega to przypadkowym zwarciom, które mogą uszkodzić elektronikę pojazdu, a nawet spowodować pożar. Chroni to również Ciebie przed porażeniem prądem. Pamiętaj, że nawet niewielkie iskrzenie może mieć poważne konsekwencje. Zawsze zaczynaj od odłączenia ujemnego bieguna, a następnie dodatniego.

Twój niezbędnik: Przygotuj narzędzia i materiały do instalacji

Prawidłowe przygotowanie to połowa sukcesu. Zanim zabierzesz się do pracy, upewnij się, że masz pod ręką wszystkie niezbędne narzędzia i materiały. Oto lista, którą zawsze polecam swoim klientom:

• Panel lub listwa LED, którą zamierzasz zamontować.
• Przewody elektryczne o odpowiednim przekroju rekomenduję 18-gauge dla większości zastosowań.
• Bezpiecznik z gniazdem (tzw. oprawka bezpiecznika).
• Przełącznik do kabiny, najlepiej z podświetleniem.
• Przekaźnik (szczególnie ważny przy panelach o większej mocy).
• Konektory i złączki, aby zapewnić solidne połączenia.
• Rurki termokurczliwe lub wysokiej jakości taśma izolacyjna do zabezpieczania połączeń.
• Ściągacz do izolacji i zaciskarka do konektorów to narzędzia, które ułatwią pracę i zapewnią profesjonalne połączenia.
• Multimetr do sprawdzenia napięcia i ciągłości obwodu.
• Podstawowe narzędzia mechaniczne: śrubokręty, klucze nasadowe, kombinerki.

Dobór komponentów: Jaki panel, przewody i bezpiecznik wybrać?

Wybór odpowiednich komponentów to fundament trwałej i bezpiecznej instalacji. Przy wyborze panelu LED zwróć uwagę na jego moc, barwę światła (jeśli to ma znaczenie) oraz oczywiście na wspomnianą wcześniej homologację. Jeśli chodzi o przewody, nigdy nie oszczędzaj na ich jakości i przekroju. Zbyt cienkie przewody mogą się przegrzewać, co prowadzi do spadków napięcia, a w skrajnych przypadkach do pożaru. Przekrój 18-gauge (około 0.75 mm²) jest zazwyczaj wystarczający dla większości paneli LED o umiarkowanej mocy, ale zawsze warto sprawdzić specyfikację panelu. Najważniejszy jest jednak bezpiecznik. Jego wartość prądowa musi być dobrana do mocy panelu LED i przekroju przewodów. Zbyt duży bezpiecznik nie zadziała w razie zwarcia, a zbyt mały będzie się przepalał. Pamiętaj, że bezpiecznik jest strażnikiem Twojej instalacji to on ma się poświęcić, aby chronić resztę auta.

Rola przekaźnika: Kiedy jest absolutnie konieczny i jak go dobrać?

Przekaźnik to często niedoceniany, ale absolutnie kluczowy element w instalacji dodatkowego oświetlenia LED, zwłaszcza gdy mówimy o panelach o większej mocy. Jego główną funkcją jest odciążenie oryginalnej instalacji pojazdu oraz samego włącznika. Jak to działa? Przekaźnik pobiera niskoprądowy sygnał (np. z istniejącego obwodu świateł drogowych lub dedykowanego włącznika w kabinie), który służy jedynie do załączenia jego cewki. Główny prąd zasilający panel LED jest natomiast pobierany bezpośrednio z akumulatora, przez grube przewody i bezpiecznik, a następnie przechodzi przez styki przekaźnika. Dzięki temu włącznik w kabinie nie musi przenosić dużego prądu, co chroni go przed przegrzaniem i uszkodzeniem, a także zapobiega przeciążeniu fabrycznej instalacji. Dobierając przekaźnik, zwróć uwagę na jego obciążalność prądową musi być wyższa niż maksymalny prąd pobierany przez panel LED.

Podłączenie panelu LED krok po kroku: Praktyczny przewodnik

Niezależnie od tego, którą metodę podłączenia elektrycznego wybierzesz, sam montaż fizyczny panelu LED oraz prowadzenie przewodów przebiega w podobny sposób. Poniżej przedstawiam ogólne kroki, które pomogą Ci w prawidłowej instalacji.

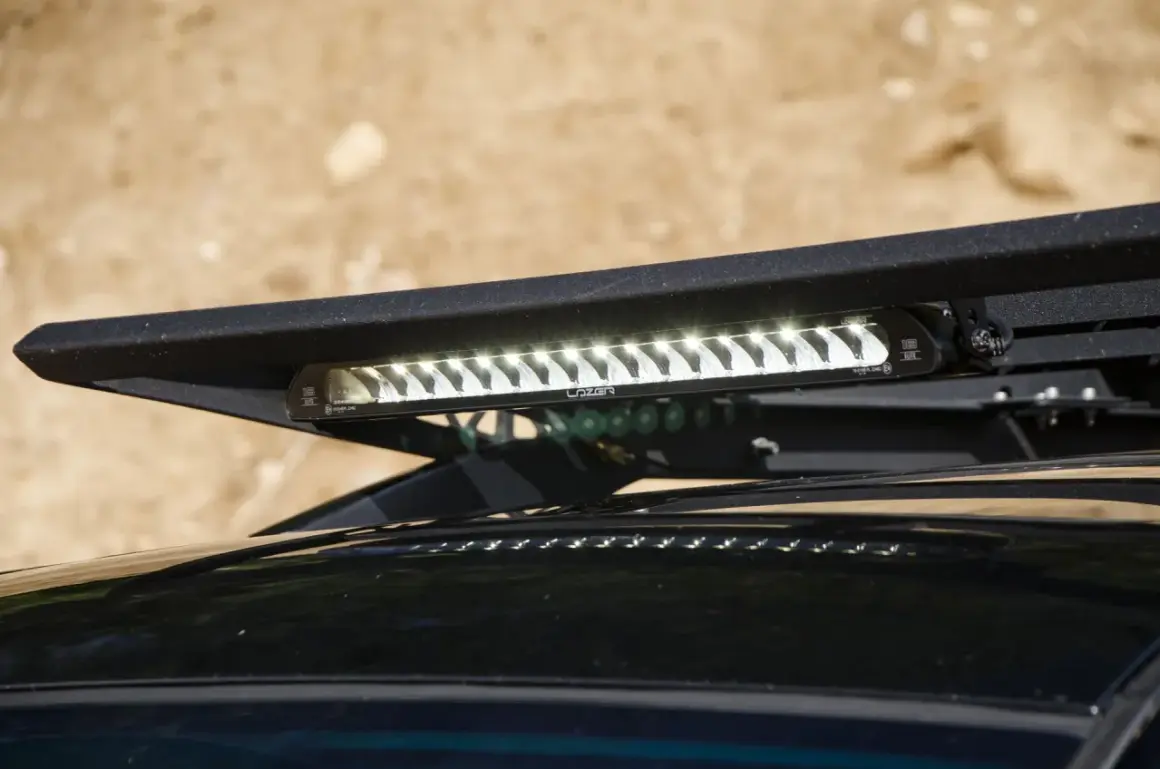

Krok 1: Wybór optymalnego i bezpiecznego miejsca na montaż panelu

Pierwszym krokiem jest znalezienie odpowiedniego miejsca na zamontowanie panelu LED. Musi być ono stabilne i bezpieczne, aby panel nie drgał ani nie odpadł podczas jazdy. Jeśli montujesz zewnętrzne oświetlenie, upewnij się, że jego umiejscowienie jest zgodne z przepisami dotyczącymi homologacji i nie zasłania innych świateł pojazdu. Panel powinien być również chroniony przed uszkodzeniami mechanicznymi, takimi jak uderzenia kamieni czy gałęzi. Warto poświęcić chwilę na przymiarki i upewnić się, że panel nie będzie przeszkadzał w otwieraniu maski czy innych elementach pojazdu.

Krok 2: Profesjonalne prowadzenie przewodów jak uniknąć uszkodzeń?

Prawidłowe prowadzenie przewodów to klucz do długowieczności i bezpieczeństwa instalacji. Przewody muszą być poprowadzone w taki sposób, aby były z dala od gorących elementów silnika (kolektor wydechowy, turbosprężarka) oraz ruchomych części (paski klinowe, wentylator). Zawsze zalecam użycie peszli ochronnych to elastyczne rurki, które chronią przewody przed przetarciami, wilgocią i wysoką temperaturą. Mocuj przewody za pomocą opasek zaciskowych (trytytek) do istniejących wiązek lub elementów karoserii, unikając ostrych krawędzi. Pamiętaj, aby zostawić niewielki luz, aby przewody nie były naciągnięte.

Krok 3: Montaż przełącznika w kabinie gdzie go umieścić?

Montaż przełącznika w kabinie to kwestia zarówno funkcjonalności, jak i estetyki. Wybierz miejsce, które będzie łatwo dostępne dla kierowcy, ale jednocześnie nie będzie przeszkadzało w prowadzeniu pojazdu ani zasłaniało ważnych wskaźników. Unikaj wiercenia otworów w elementach deski rozdzielczej, które są kluczowe dla bezpieczeństwa (np. poduszki powietrzne) lub zawierają skomplikowaną elektronikę. Często dobrym miejscem są zaślepki w konsoli środkowej, które można zastąpić dedykowanymi przełącznikami. Pamiętaj o estetycznym poprowadzeniu przewodów do przełącznika, tak aby były niewidoczne i nie plątały się pod nogami.

Schematy podłączenia panelu LED: Wybierz najlepszą metodę

Istnieje kilka sprawdzonych metod podłączenia panelu LED do instalacji elektrycznej samochodu. Każda z nich ma swoje zastosowanie i wymaga przestrzegania zasad bezpieczeństwa. Poniżej przedstawiam trzy najpopularniejsze schematy, od najprostszego do najbardziej zaawansowanego.

Metoda 1 (Najprostsza): Podłączenie bezpośrednio do akumulatora z włącznikiem

Ta metoda jest najprostsza i nadaje się do paneli o mniejszej mocy, które nie wymagają przekaźnika. Pamiętaj jednak o bezwzględnym zastosowaniu bezpiecznika.

1. Odłącz akumulator. To zawsze Twój pierwszy krok.
2. Zamontuj panel LED w wybranym miejscu.
3. Poprowadź przewód dodatni (+) od panelu LED do kabiny, a następnie do przełącznika.
4. Poprowadź przewód ujemny (-) od panelu LED do punktu masowego na karoserii samochodu. Upewnij się, że połączenie jest solidne i czyste.
5. Podłącz jeden biegun przełącznika do przewodu dodatniego idącego od panelu.
6. Od drugiego bieguna przełącznika poprowadź przewód dodatni w kierunku akumulatora.
7. Jak najbliżej dodatniego bieguna akumulatora zainstaluj gniazdo bezpiecznika, a następnie podłącz do niego przewód idący od przełącznika.
8. Podłącz drugi koniec gniazda bezpiecznika do dodatniego bieguna akumulatora.
9. Sprawdź wszystkie połączenia, upewnij się, że są solidne i zaizolowane.
10. Podłącz akumulator i przetestuj działanie panelu LED.

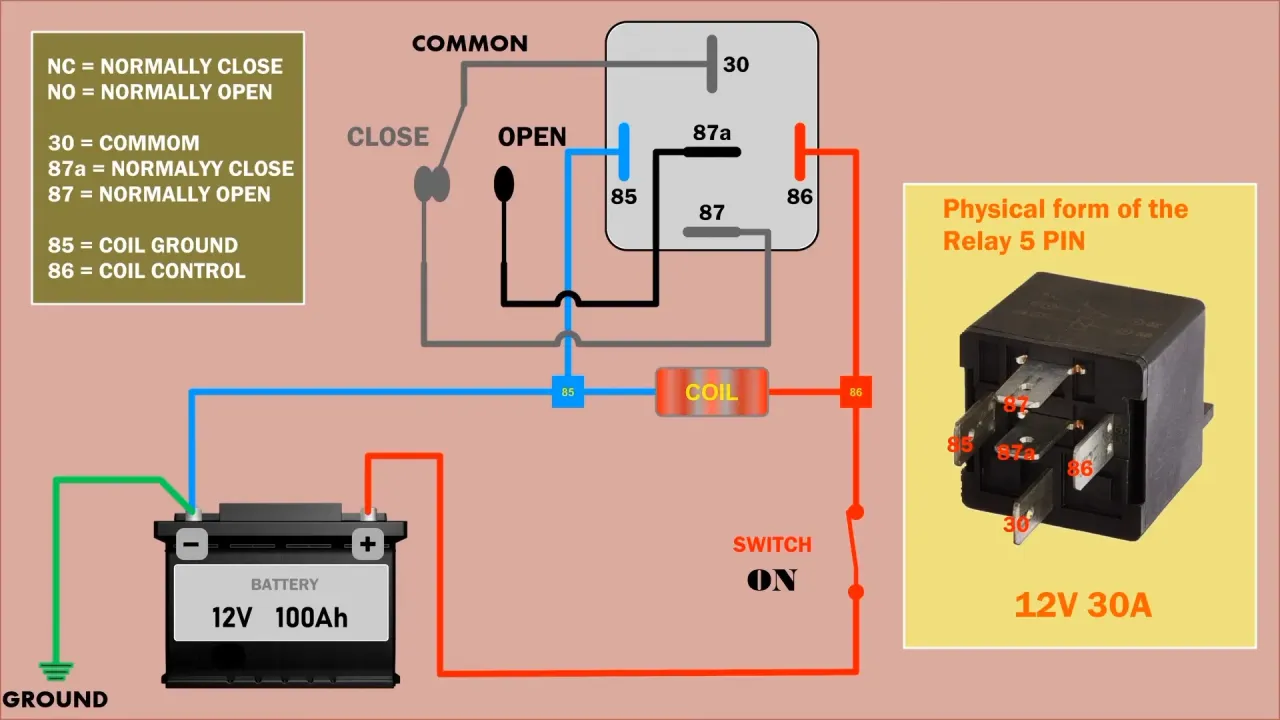

Metoda 2 (Zalecana): Instalacja z użyciem przekaźnika schemat i objaśnienie

To najbezpieczniejsza i najbardziej zalecana metoda, szczególnie dla paneli LED o większej mocy. Chroni ona oryginalną instalację pojazdu i zapewnia stabilne zasilanie.

1. Odłącz akumulator.
2. Zamontuj panel LED w wybranym miejscu.
3. Znajdź odpowiednie miejsce na przekaźnik (np. w komorze silnika, blisko akumulatora).
4. Podłącz pin 30 przekaźnika (zasilanie główne) do dodatniego bieguna akumulatora, używając grubego przewodu i koniecznie z bezpiecznikiem umieszczonym jak najbliżej akumulatora.
5. Podłącz pin 87 przekaźnika (wyjście zasilania) do dodatniego przewodu panelu LED.
6. Podłącz pin 85 przekaźnika (masa cewki) do punktu masowego na karoserii samochodu.
7. Poprowadź przewód od przełącznika w kabinie do pinu 86 przekaźnika (sterowanie cewką). Ten przewód powinien być cieńszy, ponieważ przenosi tylko sygnał niskoprądowy.
8. Podłącz drugi biegun przełącznika w kabinie do źródła zasilania, które aktywuje się po przekręceniu stacyjki (np. z gniazda zapalniczki lub bezpiecznika "po stacyjce"). Możesz też podłączyć go bezpośrednio do dodatniego bieguna akumulatora, jeśli chcesz, aby panel działał niezależnie od stacyjki, ale pamiętaj o ryzyku rozładowania akumulatora.
9. Podłącz ujemny przewód panelu LED do punktu masowego na karoserii.
10. Sprawdź wszystkie połączenia, upewnij się, że są solidne i zaizolowane.
11. Podłącz akumulator i przetestuj działanie panelu LED.

Metoda 3 (Alternatywna): Wpięcie w skrzynkę bezpieczników jak znaleźć właściwy obwód?

Ta metoda jest alternatywą, gdy nie chcemy prowadzić przewodów bezpośrednio do akumulatora. Wymaga jednak ostrożności, aby nie przeciążyć istniejącej instalacji.

1. Odłącz akumulator.
2. Zamontuj panel LED w wybranym miejscu.
3. Zlokalizuj skrzynkę bezpieczników w samochodzie (zazwyczaj w kabinie lub komorze silnika).
4. Za pomocą multimetru znajdź obwód, który jest aktywny tylko wtedy, gdy stacyjka jest przekręcona (np. obwód radia, gniazda zapalniczki, wycieraczek). To ważne, aby panel LED nie rozładowywał akumulatora, gdy auto jest wyłączone.
5. Użyj specjalnej przejściówki bezpiecznikowej (tzw. "add-a-circuit" lub "piggyback fuse"). Włóż ją w miejsce oryginalnego bezpiecznika, a do niej włóż dwa bezpieczniki: jeden dla oryginalnego obwodu, drugi dla panelu LED.
6. Podłącz przewód dodatni panelu LED do wyjścia z przejściówki bezpiecznikowej.
7. Podłącz przewód ujemny panelu LED do punktu masowego na karoserii.
8. Sprawdź wszystkie połączenia, upewnij się, że są solidne i zaizolowane.
9. Podłącz akumulator i przetestuj działanie panelu LED.

Kluczowe momenty instalacji: Detale, które mają znaczenie

W instalacji elektrycznej, jak w wielu dziedzinach, diabeł tkwi w szczegółach. Drobne niedociągnięcia mogą prowadzić do poważnych problemów. Dlatego zawsze podkreślam, że te "małe" elementy mają ogromne znaczenie dla prawidłowego i bezpiecznego działania instalacji.

Prawidłowe podłączenie masy fundament stabilnego działania

Prawidłowe podłączenie masy (ujemnego bieguna) to fundament stabilnego działania każdej instalacji elektrycznej w samochodzie. Słaba masa jest jedną z najczęstszych przyczyn problemów, takich jak migotanie świateł czy niestabilne działanie. Szukaj czystego, niemalowanego punktu na metalowej karoserii pojazdu. Użyj śruby, która jest solidnie przymocowana do metalu. Przed podłączeniem oczyść powierzchnię z farby, rdzy i brudu, aby zapewnić jak najlepszy kontakt. Zawsze używaj odpowiednich konektorów oczkowych i mocno je dokręcaj. Pamiętaj, że masa jest równie ważna jak zasilanie.

Izolacja połączeń: Taśma izolacyjna czy rurki termokurczliwe?

Izolacja połączeń elektrycznych to kolejny kluczowy element bezpieczeństwa. Mamy dwie główne opcje: taśmę izolacyjną i rurki termokurczliwe. Taśma izolacyjna: Jest łatwo dostępna i prosta w użyciu. Dobrze sprawdza się w miejscach suchych i mało narażonych na uszkodzenia mechaniczne. Jej wadą jest jednak to, że z czasem może się odklejać, tracić właściwości pod wpływem temperatury i wilgoci, a także być podatna na uszkodzenia. Rurki termokurczliwe: To zdecydowanie preferowana przeze mnie metoda. Zapewniają znacznie trwalszą i szczelniejszą izolację. Po podgrzaniu kurczą się, ciasno obejmując połączenie, co chroni je przed wilgocią, brudem i uszkodzeniami mechanicznymi. Są idealne do stosowania w komorze silnika i innych miejscach narażonych na trudne warunki. Wymagają opalarki lub zapalniczki do skurczenia. Moja rada: zawsze, gdy to możliwe, używaj rurek termokurczliwych.

Rola bezpiecznika: Jak jego wartość chroni Twoje auto przed pożarem?

Wiem, że już o tym wspominałem, ale rola bezpiecznika jest tak krytyczna, że warto to powtórzyć. Bezpiecznik to jedyny element, który chroni Twoje auto przed zwarciem i potencjalnym pożarem. Kiedy w obwodzie nastąpi zbyt duży przepływ prądu (np. w wyniku zwarcia), bezpiecznik przepali się, przerywając obwód i ratując resztę instalacji. Jego prawidłowy dobór (wartość prądowa, np. 5A, 10A) jest absolutnie niezbędny. Nigdy nie zastępuj bezpiecznika o danej wartości innym o wyższej wartości, ani tym bardziej drutem czy folią aluminiową! To proszenie się o kłopoty. Zawsze miej pod ręką zapasowe bezpieczniki o odpowiedniej wartości.

Finał prac: Testowanie i rozwiązywanie problemów

Po zakończeniu montażu i podłączenia wszystkich elementów, nie możesz po prostu zamknąć maski i ruszyć w drogę. Konieczne jest przeprowadzenie dokładnych testów, aby upewnić się, że wszystko działa prawidłowo i bezpiecznie. Pamiętaj, że nawet najlepszy plan może napotkać na niespodzianki.

Jak prawidłowo przetestować nową instalację LED?

Po ponownym podłączeniu akumulatora, wykonaj następujące kroki, aby przetestować nową instalację:

1. Sprawdź wizualnie wszystkie połączenia: Upewnij się, że przewody są solidnie zamocowane, izolacja jest nienaruszona, a bezpiecznik jest na swoim miejscu.
2. Włącz stacyjkę (jeśli panel jest podłączony "po stacyjce"): Upewnij się, że nie ma żadnych niepokojących sygnałów na desce rozdzielczej.
3. Aktywuj przełącznik panelu LED: Sprawdź, czy panel świeci równo i stabilnie.
4. Obserwuj panel przez kilka minut: Upewnij się, że nie migocze, nie gaśnie ani nie wydziela niepokojących zapachów.
5. Sprawdź temperaturę przewodów i przekaźnika: Delikatnie dotknij przewodów i obudowy przekaźnika (jeśli używasz) po kilku minutach pracy. Nie powinny być gorące. Ciepłe mogą być, ale nie parzące.
6. Wyłącz panel i stacyjkę: Upewnij się, że panel całkowicie gaśnie.
7. Sprawdź inne systemy pojazdu: Upewnij się, że montaż panelu nie zakłócił działania innych świateł, radia czy innych systemów elektrycznych.

Panel LED nie świeci lub migocze? Oto najczęstsze przyczyny i rozwiązania

Jeśli po podłączeniu panel LED nie działa prawidłowo, nie panikuj. Oto najczęstsze przyczyny i sposoby ich rozwiązania:

• Panel w ogóle nie świeci:
  • Brak bezpiecznika lub przepalony bezpiecznik: Sprawdź bezpiecznik w oprawce. Jeśli jest przepalony, wymień go na nowy o tej samej wartości.
  • Niewłaściwe podłączenie polaryzacji (+/-): Sprawdź, czy przewody dodatni i ujemny są podłączone prawidłowo.
  • Luźne lub słabe połączenia: Sprawdź wszystkie konektory i punkty połączeń.
  • Słaba masa: Upewnij się, że punkt masowy jest czysty i połączenie jest solidne.
  • Uszkodzony panel LED lub przełącznik: Jeśli wszystko inne jest w porządku, możliwe, że sam komponent jest wadliwy.
• Panel migocze lub świeci niestabilnie:
  • Słabe połączenia: Najczęstsza przyczyna migotania. Dokręć wszystkie połączenia.
  • Słaba masa: Popraw połączenie masowe.
  • Niewłaściwy przekrój przewodów (za cienkie): Przewody mogą być zbyt cienkie, co powoduje spadki napięcia. Rozważ wymianę na grubsze.
  • Brak przekaźnika dla dużej mocy: Jeśli panel ma dużą moc, a podłączyłeś go bez przekaźnika, instalacja może być przeciążona. Dodaj przekaźnik.
  • Uszkodzony panel LED: Czasami problem leży w samym panelu.

Porządkowanie przewodów estetyka i bezpieczeństwo na koniec

Po upewnieniu się, że wszystko działa prawidłowo, ostatnim krokiem jest uporządkowanie przewodów. To nie tylko kwestia estetyki, ale przede wszystkim bezpieczeństwa. Użyj opasek zaciskowych (trytytek) do mocowania przewodów wzdłuż istniejących wiązek lub elementów karoserii. Upewnij się, że przewody są z dala od ruchomych części, ostrych krawędzi i źródeł ciepła. Dobrze uporządkowane przewody zapobiegają przetarciom, zwarciom i ułatwiają ewentualne przyszłe prace serwisowe. Pamiętaj, że schludna instalacja to wizytówka profesjonalnego podejścia.

Montaż oświetlenia LED we wnętrzu: Mniej restrykcji, więcej możliwości

W przeciwieństwie do zewnętrznego oświetlenia, montaż paneli czy listew LED we wnętrzu pojazdu jest znacznie mniej restrykcyjny prawnie. To otwiera drzwi do większej kreatywności i personalizacji, pozwalając na stworzenie unikalnej atmosfery w kabinie bez obaw o konsekwencje prawne. Oświetlenie wewnętrzne może poprawić komfort, funkcjonalność, a także dodać samochodowi indywidualnego charakteru.

Podłączanie listew LED w kabinie praktyczne porady

Podłączanie listew LED w kabinie jest zazwyczaj znacznie prostsze niż instalacja zewnętrznego oświetlenia. Możesz je zamontować pod nogami, w schowku, bagażniku, a nawet pod siedzeniami. Wiele dostępnych na rynku listew LED jest samoprzylepnych, co ułatwia montaż. Zasilanie można poprowadzić z różnych źródeł, co daje dużą elastyczność. Pamiętaj, aby przewody były estetycznie ukryte i nie przeszkadzały w codziennym użytkowaniu pojazdu. Wykorzystaj fabryczne szczeliny i osłony, aby poprowadzić kable niewidocznie.

Przeczytaj również: Cena badania technicznego 2026: Pełny cennik i co grozi za brak?

Zasilanie z gniazda zapalniczki a podłączenie do oświetlenia wewnętrznego co lepsze?

Przy wewnętrznym oświetleniu LED masz dwie główne opcje zasilania, każda z własnymi zaletami i wadami:

• Zasilanie z gniazda zapalniczki:
  • Zalety: Bardzo proste w montażu, często plug-and-play. Nie wymaga cięcia przewodów ani skomplikowanych połączeń. Możliwość łatwego odłączenia.
  • Wady: Gniazdo zapalniczki jest często zajęte przez inne urządzenia. Przewód może być widoczny i przeszkadzać. Zazwyczaj działa tylko "po stacyjce".
• Podłączenie do istniejącego oświetlenia wewnętrznego (np. lampki w kabinie):
  • Zalety: Estetyczne, niewidoczne połączenie. Oświetlenie LED będzie działać razem z fabrycznym oświetleniem (np. po otwarciu drzwi).
  • Wady: Wymaga większej wiedzy elektrycznej i ostrożności, aby nie uszkodzić fabrycznej instalacji. Konieczność znalezienia odpowiednich przewodów.

Moja rada: dla początkujących zasilanie z gniazda zapalniczki jest bezpieczniejszym wyborem. Jeśli masz większe doświadczenie, wpięcie się w istniejące oświetlenie zapewni bardziej zintegrowany i estetyczny efekt.
